采煤機截割部設計

文件大小： 4.77 MB
下載次數：
文件評級：
更新時間：2015-05-19
發 布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

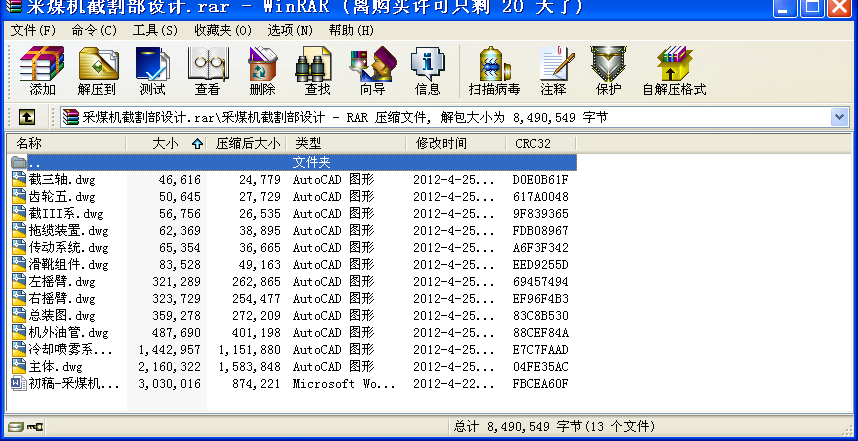

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文描述了中煤層電牽引采煤機整機方案設計以及截割部的設計過程。
中煤層電牽引采煤機可用于煤層厚度為2-4m、煤質中硬的緩傾斜煤層。與傳統的縱向布置的單電機采煤機相比，該采煤機將截割電機直接安裝在截割部殼體內，齒輪減速裝置全部集中在截割部殼體及行星減速器內，取消了螺旋傘齒輪、固定減速箱、搖臂回轉套等結構，使其結構更簡單、緊湊，可靠性更高。
截割部是采煤機直接落煤、裝煤的部分，其消耗的功率約占整個采煤機功率的80%-90%，主要由截割部殼體、截割電機、齒輪減速裝置、滾筒等組成。該采煤機的截割部采用四級傳動；前三級為直齒傳動，第四級為行星傳動。二級傳動的圓柱齒輪為可換齒輪，使輸出轉速可根據不同的煤質硬度在兩檔速度內選取。截割部采用了三個惰輪軸，使采煤機能夠滿足截割高度對截割部長度的要求。設計將截割部行星減速器和滾筒直接聯結，取消了安裝在滾筒上的截齒，使結構簡單、可靠。

關鍵詞：采煤機，截割部，結構，設計

目錄
摘要 2
Abstract 3
目錄 4
第一章國內外采煤機研究及應用概況 5
1.1 國內外研究現狀 5
1.2 國內外應用狀況 7
第二章傳動方案的設計 11
2.1總體傳動方案的設計 11
2.2傳動比分配 15
2.3截割部第一級圓柱齒輪傳動設計 16
2.4截割部第二級圓柱齒輪傳動設計 25
2.5截割部第一級行星傳動設計 33
2.6截割部第二級行星齒輪傳動設計 41
第三章截割部輔助零部件的設計 50
3.1齒輪軸1的設計及校核 50
3.2第一級惰輪軸的設計及校核 52
3.3齒輪二軸的設計及校核 55
3.4第二級惰輪軸的設計及校核 59
3.5中心齒輪軸的設計及校核 62
3.6截割部花鍵連接強度校核 65
第四章輔助零部件概述 69
4.1機身 69
4.2托纜裝置 70
4.3噴霧冷卻系統 70
4.4輔助液壓系統 72
4.5護板及拆卸工具 73
4.6螺旋滾筒 74
結論 75
參考文獻 76
...
