制定變速器換擋叉的加工工藝，設計鉆φ15及2-M6孔的鉆床夾具
  • 該文件為rar格式
  • 文件大小： 778.2 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-19
  • 發 布 人： 1955422769
  • 文件下載：

  • 立即下載

  • 文件介紹：

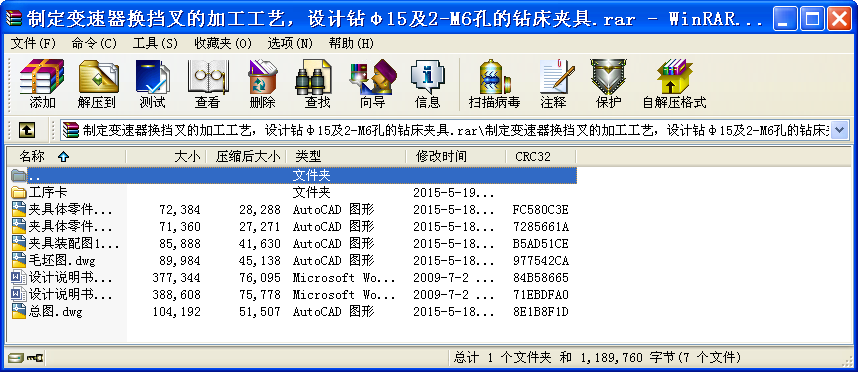

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 制定變速器換擋叉的加工工藝，設計鉆φ15及2-M6孔的鉆床夾具

  • 零件的分析
    題目所給的零件是變速器換檔叉。它位于汽車的變速機構上，主要起換檔作用。
    一．零件的工藝分析
    零件的材料為35鋼，，為此以下是變速器換檔叉需要加工的表面以及加工表面之間的位置要求：
    1、孔Φ15.8以及與此孔相通的、M10螺紋孔。
    2、上下U型口及其兩端面
    3、換檔叉底面、下U型口兩端面與孔Φ15.8中心線的垂直度誤差為0.15mm。
    由上面分析可知，可以粗加工Φ15的孔，然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，選擇以孔為基準加工的面作為孔加工的精基準。最后，以精加工的孔為基準加工其他所有的面。此變速器換檔叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。
    二、確定生產類型
    已知此換檔叉零件的生產綱領為5000件/年，零件的質量是2.26Kg/個，查《機械制造工藝設計簡明手冊》第2頁表1.1-2，可確定該換檔叉生產類型為中批生產，所以初步確定工藝安排為：加工過程劃分階段；工序適當集中；加工設備以通用設備為主，大量采用專用工裝。
    三、確定毛坯
    1、確定毛坯種類：
    零件材料為35鋼。考慮零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，生產類型為中批生產，故采用模鍛件作為毛坯。查《機械制造工藝設計簡明手冊》第41頁表2.2-5,選用鍛件尺寸公差等級為CT-12。 ...
