車床尾架體加工方案與鏜床夾具設計
- 文件介紹：

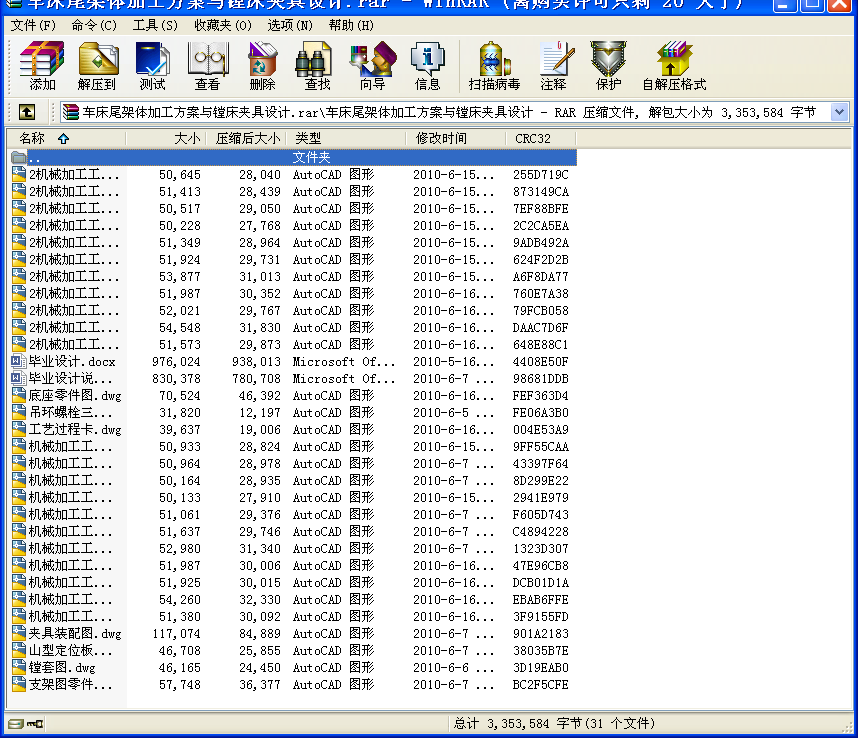

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
本課題主要是某機床尾架體的加工工藝及夾具的設計，在設計中先設計該尾架體的加工工藝，再根據加工工藝來設計鏜床夾具。由于孔75的精度要求高和定位尺寸誤差小，為保證孔的位置和加工準確性我們?cè)诩庸さ酌娴臅r(shí)候通過畫線找正的方法確定底面的加工余量，這樣就可以更好的保證孔75的位置精度。加工孔75的時候?yàn)楸ＷC相對于A面和B面的平行度和垂直度公差，我們就得要準確地設計出以A和B面為定位基準的夾具。還考慮到工件的圓度和圓柱度的誤差小，設計夾具要考慮加工時候的震動，為減少震動，那就得在孔75的附近找個夾緊點。
關鍵詞：尾架休 ，加工工藝，夾具，設計，精度
1 緒論
機械設計制造及其夾具設計是對我們完成大學四年的學習內容后進行的總體的系統的復習，融會貫通四年所學的知識，將理論與實踐相結合。在畢業前進行的一次模擬訓練，為我們即將走向自己的工作崗位打下良好的基礎。
機械加工工藝規程是規定產品或零部件機械加工工藝過程和操作方法等的工藝文件，是一切有關生產人員都應嚴格執行、認真貫徹的紀律文件。它是指導生產的重要的技術性文件，直接關系到產品的質量、生產率及其加工產品的經濟效益，因此工藝規程的編制的好壞是生產該產品的質量的重要保證的重要依據。在編制工藝時須保證其合理性、科學性、完善性。
機床夾具是是在機床上裝夾工件的一種裝置，其作用是使工件相對于機床的刀具有一個正確的位置，并在加工過程中保持這個位置不變。夾具的設計是為了保證產品的質量的同時提高生產的效率、改善工人的勞動強度、降低生產成本，因此在大中批量生產中，常采用專用夾具。
這次畢業設計中，難免會有許多的問題，懇請各位老師給予幫助，希望通過這次設計能鍛煉自己的分析問題、解決問題的能力，為以后參加工作打下良好的基礎。 ...
