沖壓模具畢業設計附CAD圖紙

文件大小： 627.53 KB
下載次數：
文件評級：
更新時間：2015-05-18
發 布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

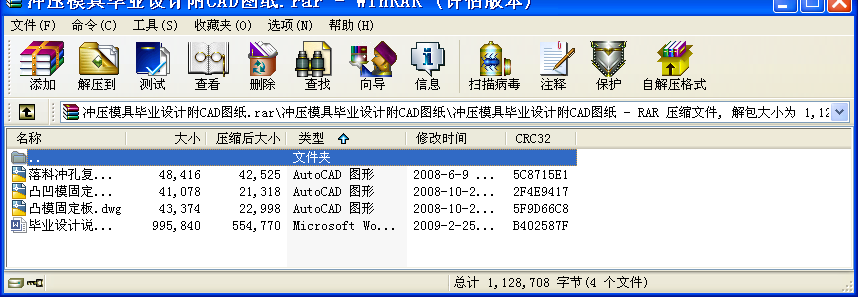

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.緒論
1.1沖壓的概念、特點及應用
沖壓是利用安裝在沖壓設備（主要是壓力機）上的模具對材料施加壓力，使其產生分離或塑性變形，從而獲得所需零件（俗稱沖壓或沖壓件）的一種壓力加工方法。沖壓通常是在常溫下對材料進行冷變形加工，且主要采用板料來加工成所需零件，所以也叫冷沖壓或板料沖壓。沖壓是材料壓力加工或塑性加工的主要方法之一，隸屬于材料成型工程術。
沖壓所使用的模具稱為沖壓模具，簡稱沖模。沖模是將材料（金屬或非金屬）批量加工成所需沖件的專用工具。沖模在沖壓中至關重要，沒有符合要求的沖模，批量沖壓生產就難以進行；沒有先進的沖模，先進的沖壓工藝就無法實現。沖壓工藝與模具、沖壓設備和沖壓材料構成沖壓加工的三要素，只有它們相互結合才能得出沖壓件。
與機械加工及塑性加工的其它方法相比，沖壓加工無論在技術方面還是經濟方面都具有許多獨特的優點。主要表現如下。
(1) 沖壓加工的生產效率高，且操作方便，易于實現機械化與自動化。這是因?yàn)闆_壓是依靠沖模和沖壓設備來完成加工，普通壓力機的行程次數為每分鐘可達幾十次，高速壓力要每分鐘可達數百次甚至千次以上，而且每次沖壓行程就可能得到一個沖件。
（2）沖壓時由于模具保證了沖壓件的尺寸與形狀精度，且一般不破壞沖壓件的表面質量,而模具的壽命一般較長,所以沖壓的質量穩定,互換性好,具有“一模一樣”的特征。
（3）沖壓可加工出尺寸范圍較大、形狀較復雜的零件，如小到鐘表的秒表，大到汽車縱梁、覆蓋件等，加上沖壓時材料的冷變形硬化效應，沖壓的強度和剛度均較高。
（4）沖壓一般沒有切屑碎料生成，材料的消耗較少，且不需其它加熱設備，因而是一種省料，節能的加工方法，沖壓件的成本較低。
但是，沖壓加工所使用的模具一般具有專用性，有時一個復雜零件需要數套模具才能加工成形，且模具制造的精度高，技術要求高，是技術密集形產品。所以，只有在沖壓件生產批量較大的情況下，沖壓加工的優點才能充分體現，從而獲得較好的經濟效益。
沖壓地、在現代工業生產中，尤其是大批量生產中應用十分廣泛。相當多的工業部門越來越多地采用沖壓法加工產品零部件，如汽車、農機、儀器、儀表、電子、航空、航天、家電及輕工等行業。在這些工業部門中，沖壓件所占的比重都相當?shù)拇螅賱t60%以上，多則90%以上。不少過去用鍛造=鑄造和切削加工方法制造的零件，現在大多數也被質量輕、剛度好的沖壓件所代替。因此可以說，如果生產中不諒采用沖壓工藝，許多工業部門要提高生產效率和產品質量、降低生產成本、快速進行產品更新?lián)Q代等都是難以實現 的。
1.2 沖壓的基本工序及模具
由于沖壓加工的零件種類繁多，各類零件的形狀、尺寸和精度要求又各不相同，因而生產中采用的沖壓工藝方法也是多種多樣的。概括起來，可分為分離工序和成形工序兩大類；分離工序是指使坯料沿一定的輪廓線分離而獲得一定形狀、尺寸和斷面質量的沖壓（俗稱沖裁件）的工序；成形工序是指使坯料在不破裂的條件下產生塑性變形而獲得一定形狀和尺寸的沖壓件的工序。
上述兩類工序，按基本變形方式不同又可分為沖裁、彎曲、拉深和成形四種基本工序，每種基本工序還包含有多種單一工序。
在實際生產中，當沖壓件的生產批量較大、尺寸較少而公差要求較小時，若用分散的單一工序來沖壓是不經濟甚至難于達到要求。這時在工藝上多采用集中的方案，即把兩種或兩種以上的單一工序集中在一副模具內完成，稱為組合的方法不同，又可將其分為復合-級進和復合-級進三種組合方式。
復合沖壓——在壓力機的一次工作行程中，在模具的同一工位上同時完成兩種或兩種以上不同單一工序的一種組合方法式。
級進沖壓——在壓力機上的一次工作行程中，按照一定的順序在同一模具的不同工位上完面兩種或兩種以上不同單一工序的一種組合方式。
復合-級進——在一副沖模上包含復合和級進兩種方式的組合工序。
沖模的結構類型也很多。通常按工序性質可分為沖裁模、彎曲模、拉深模和成形模等；按工序的組合方式可分為單工序模、復合模和級進模等。但不論何種類型的沖模，都可看成是由上模和下模兩部分
組成，上模被固定在壓力機工作臺或墊板上，是沖模的固定部分。工作時，坯料在下模面上通過定位零件定位，壓力機滑塊帶動上模下壓，在模具工作零件（即凸模、凹模）的作用下坯料便產生分離或塑性變形，從而獲得所需形狀與尺寸的沖件。上模回升時，模具的卸料與出件裝置將沖件或廢料從凸、凹模上卸下或推、頂出來，以便進行下一次沖壓循環。 ...
