物料搬運機械手

文件大小： 732.31 KB
下載次數：
文件評級：
更新時間：2015-05-18
發 布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

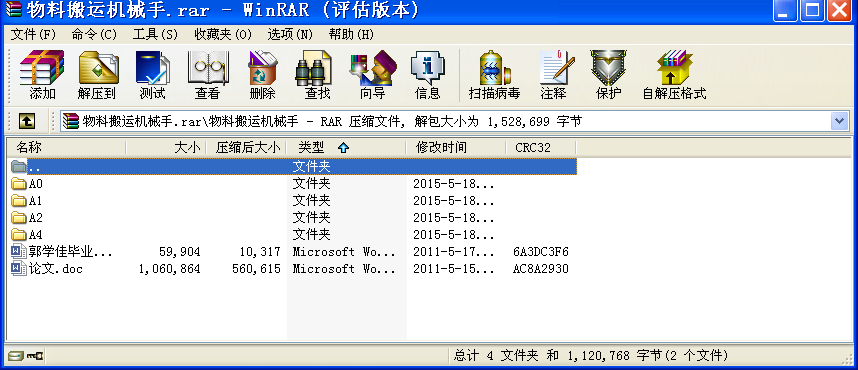

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

在當今大規模制造業中，企業為提高生產效率，保障產品質量，普遍重視生產過程的自動化程度，工業機器人作為自動化生產線上的重要成員，逐漸被企業所認同并采用。工業機器人的技術水平和應用程度在一定程度上反映了一個國家工業自動化的水平，目前，工業機器人主要承擔著焊接、噴涂、搬運以及堆垛等重復性并且勞動強度極大的工作，工作方式一般采取示教再現的方式。
本文將設計一臺四自由度的工業機器人，用于給沖壓設備運送物料。首先，本文將設計機器人的底座、大臂、小臂和機械手的結構，然后選擇合適的傳動方式、驅動方式，搭建機器人的結構平臺；在此基礎上，本文將設計該機器人的控制系統，包括數據采集卡和伺服放大器的選擇、反饋方式和反饋元件的選擇、端子板電路的設計以及控制軟件的設計，重點加強控制軟件的可靠性和機器人運行過程的安全性，最終實現的目標包括：關節的伺服控制和制動問題、實時監測機器人的各個關節的運動情況、機器人的示教編程和在線修改程序、設置參考點和回參考點。

關鍵詞：機器人，示教編程，伺服，制動

1.1 機器人概述
在現代工業中，生產過程的機械化、自動化已成為突出的主題。化工等連續性生產過程的自動化已基本得到解決。但在機械工業中，加工、裝配等生產是不連續的。專用機床是大批量生產自動化的有效辦法；程控機床、數控機床、加工中心等自動化機械是有效地解決多品種小批量生產自動化的重要辦法。但除切削加工本身外，還有大量的裝卸、搬運、裝配等作業，有待于進一步實現機械化。機器人的出現并得到應用，為這些作業的機械化奠定了良好的基礎。
“工業機器人”（Industrial Robot）：多數是指程序可變（編）的獨立的自動抓取、搬運工件、操作工具的裝置（國內稱作工業機器人或通用機器人）。
機器人是一種具有人體上肢的部分功能，工作程序固定的自動化裝置。機器人具有結構簡單、成本低廉、維修容易的優勢，但功能較少，適應性較差。目前我國常把具有上述特點的機器人稱為專用機器人，而把工業機械人稱為通用機器人。
簡而言之，機器人就是用機器代替人手，把工件由某個地方移向指定的工作位置，或按照工作要求以操縱工件進行加工。
機器人一般分為三類。第一類是不需要人工操作的通用機器人，也即本文所研究的對象。它是一種獨立的、不附屬于某一主機的裝置，可以根據任務的需要編制程序，以完成各項規定操作。它是除具備普通機械的物理性能之外，還具備通用機械、記憶智能的三元機械。第二類是需要人工操作的，稱為操作機（Manipulator）。它起源于原子、軍事工業，先是通過操作機來完成特定的作業，后來發展到用無線電訊號操作機器人來進行探測月球等。工業中采用的鍛造操作機也屬于這一范疇。第三類是專業機器人，主要附屬于自動機床或自動生產線上，用以解決機床上下料和工件傳送。這種機器人在國外通常被稱之為“Mechanical Hand”，它是為主機服務的，由主機驅動。除少數外，工作程序一般是固定的，因此是專用的。
機器人按照結構形式的不同又可分為多種類型，其中關節型機器人以其結構緊湊，所占空間體積小，相對工作空間最大，甚至能繞過基座周圍的一些障礙物等這樣一些特點，成為機器人中使用最多的一種結構形式，世界一些著名機器人的本體部分都采用這種機構形式的機器人。
要機器人像人一樣拿取東西，最簡單的基本條件是要有一套類似于指、腕、臂、關節等部分組成的抓取和移動機構——執行機構；像肌肉那樣使手臂運動的驅動－傳動系統；像大腦那樣指揮手動作的控制系統。這些系統的性能就決定了機器人的性能。一般而言，機器人通常就是由執行機構、驅動－傳動系統和控制系統這三部分組成，如圖 1-1 所示。

圖1-1 機器人的一般組成

對于現代智能機器人而言，還具有智能系統，主要是感覺裝置、視覺裝置和語言識別裝置等。目前研究主要集中在賦予機器人“眼睛”，使它能識別物體和躲避障礙物，以及機器人的觸覺裝置。機器人的這些組成部分并不是各自獨立的，或者說并不是簡單的疊加在一起，從而構成一個機器人的。要實現機器人所期望實現的功能，機器人的各部分之間必然還存在著相互關聯、相互影響和相互制約。它們之間的相互關系如圖1-2 所示。

圖1-2 機器人各組成部分之間的關系

機器人的機械系統主要由執行機構和驅動－傳動系統組成。執行機構是機器人賴以完成工作任務的實體，通常由連桿和關節組成，由驅動－傳動系統提供動力，按控制系統的要求完成工作任務。驅動－傳動系統主要包括驅動機構和傳動系統。驅動機構提供機器人各關節所需要的動力，傳動系統則將驅動力轉換為滿足機器人各關節力矩和運動所要求的驅動力或力矩。有的文獻則把機器人分為機械系統、驅動系統和控制系統三大部分。其中的機械系統又叫操作機(Manipulator)，相當于本文中的執行機構部分。 ...
