氣門搖臂軸支座5全套課程設計

文件大小： 986.68 KB
下載次數：
文件評級：
更新時間：2015-05-08
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

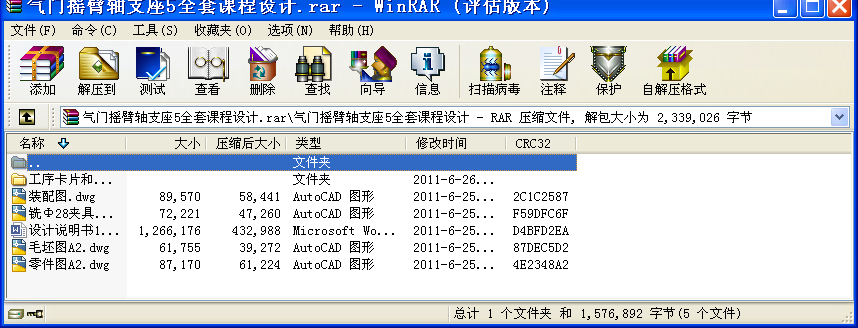

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.1.1零件的作用
本設計所設計的零件是柴油機中搖臂結合部的氣門搖臂軸支座，它是柴油機上氣門控制系統的一個重要零件。直徑為18mm的孔用來裝配搖臂軸，軸的兩端各安裝一進、排氣氣門搖臂。直徑為16mm的孔內裝一個減壓軸，用于降低汽缸內壓力，便于啟動柴油機。兩孔間距56mm，可以保證減壓軸在搖臂上打開氣門，實現減壓。兩孔要求的表面粗糙度和位置精度較高，工作時會和軸相配合工作，起到支撐的作用，直徑11的孔用M10的螺桿與汽缸蓋相連，直徑3的孔用來排油，各部分尺寸零件圖中詳細標注。
1.1.2 零件的工藝分析
通過對零件圖的詳細審閱，該零件的基本工藝狀況已經大致掌握。主要工藝狀況如下敘述：
零件的材料為HT200，灰鑄鐵的生產工藝簡單，鑄造性能優良，但是塑性較差、脆性較高、不適合磨削，而且加工面主要集中在平面加工和孔的加工。根據對零件圖的分析，該零件需要加工的表面以及加工表面之間的位置要求如下：
1. 外圓的上端面以及與此孔相通的通孔，粗糙度均為12.5；
2. 36mm下端面，根據零件的總體加工特性，36mm為整個機械加工過程中主要的基準面，粗糙度為12.5，因此在制定加工方案的時候應當首先將此面加工出來；
3. 外圓的前后端面，粗糙度為12.5；前后端面倒的角，粗糙度為12.5；以及的通孔，在這里由于通孔所要求的精度較高，其所要求的表面粗糙度為1.6，且該孔的軸線與36mm下端面的平行度為0.05，且該孔的軸線圓跳動公差為0.1需要選擇適當的加工方法來達到此孔加工的技術要求。
4. 的前后端面，粗糙度為12.5；前后端面倒的角，粗糙度為12.5；以及的通孔，的通孔同樣也是本零件加工一個比較重要的部分，觀察零件圖就可以知道，的孔要求的表面粗糙度和位置精度和的通孔一樣都是比較高的，的通孔表面粗糙度為1.6，孔的軸線與36mm的地面的平行度為0.05；
通過上面零件的分析可知，36mm下端面和上端面的表面粗糙度要求都不是很高，因此都不需要精加工來達到要求，而且這兩個面也是整個加工工程中主要的定位基準面，因此可以粗加工或者半精加工出這兩個面而達到精度要求，再以此作為基準采用專用夾具來對其他表面進行加工，并且能夠更好的保證其他表面的位置精度要求。總的看來，該零件并沒有復雜的加工曲面，屬于較為簡單的零件，所以根據各加工表面的技術要求采用常規的加工工藝均可保證，簡單的工藝路線安排如下：將零件定位夾緊，加工出36mm下端面以及上端面，并鉆出的通孔，然后再以這先加工出來的幾個表面為基準定位，加工出和的外圓端面，并鉆出這兩個精度要求比較高的空，最后翻轉零件，深孔加工出的斜油孔。 ...
