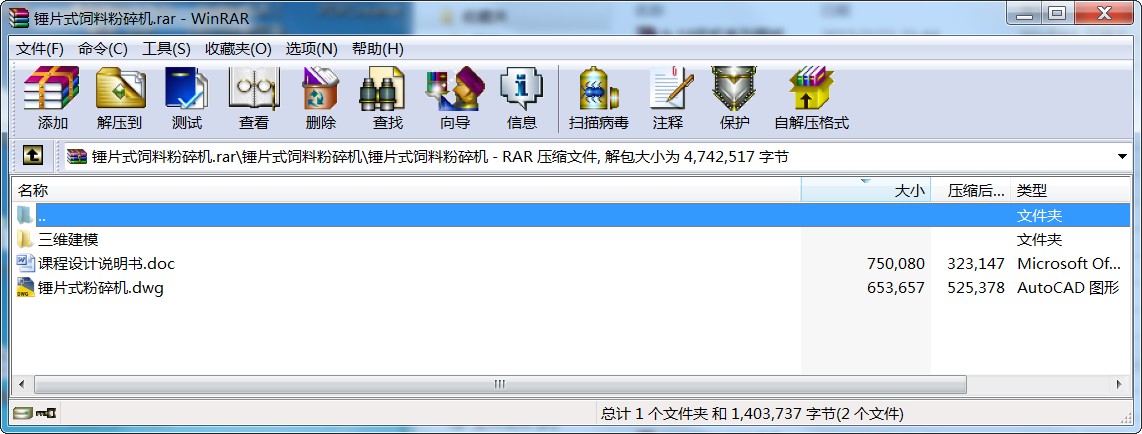

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 錘片式飼料粉碎機
  • 工作條件:
    連續單向運轉,工作時有輕微振動,使用期限為10年,小批量生產,單班制工作(8小時/天)。運輸速度允許誤差為 。
    二、 課程設計內容
    1)傳動裝置的總體設計。
    2)傳動件及支承的設計計算。
    3)粉碎機裝配圖及零件工作圖。
    4)設計計算說明書編寫。

    計 算 與 說 明
    三、電機選擇(Y系列三相交流異步電動機)
    配用動力機械的功率(N)的大小,要根據粉碎機的生產能力(Q)來決定,不宜過大或過小。一般應按下式計算:N=(6.4--10.5)Q。N的單位是千瓦,Q的單位是噸/小時。如要求粉碎得較細,系數的值可取大一點,如要求粉碎得較粗,系數的值可取小一點。本粉碎機加工的是谷物類飼料,對加工的飼料粉碎程度有多種選擇,故選擇參數較大一些,這里選擇10 .加工能力為0.6噸/小時,所以配用的電機功率為N=6kw 查找機械設計手冊,根據電機選擇標準選擇N=7.5kw.具體參數如下:
    序號=8
    型號=Y132S2-2
    額定功率kW=7.5
    同步轉速r/min=3000
    滿載轉速r/min=2900
    滿載電流A=7
    滿載時效率%=86.2
    滿載功率因數cosφ=0.88
    堵轉電流/額定電流=7
    堵轉轉矩/額定轉矩=2
    最大轉矩/額定轉矩=2.2
    噪聲dB(A)=83
    轉動慣量kg.m^2=0.01
    凈重kg=70

    技術數據:額定功率( ) 7.5 滿載轉速( ) 2900
    額定轉矩( ) 2.0 最大轉矩( ) 2.2


    二、該方案的優缺點:
    該工作機有輕微振動,由于V帶有緩沖吸振能力,采用V帶傳動能減小振動帶來的影響,并且該工作機屬于小功率、載荷變化不大,可以采用V帶這種簡單的結構,并且價格便宜,標準化程度高,大幅降低了成本。減速器部分兩級展開式圓柱齒輪減速,這是兩級減速器中應用最廣泛的一種。齒輪相對于軸承不對稱,要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊,以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。原動機部分為Y系列三相交流 異步電動機。
    總體來講,該傳動方案滿足工作機的性能要求,適應工作條件、工作可靠,此外還結構簡單、尺寸緊湊、成本低傳動效率高。
    ...
