小型花椒粉碎機的設計

文件大小： 1.44 MB
下載次數：
文件評級：
更新時間：2014-11-28
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

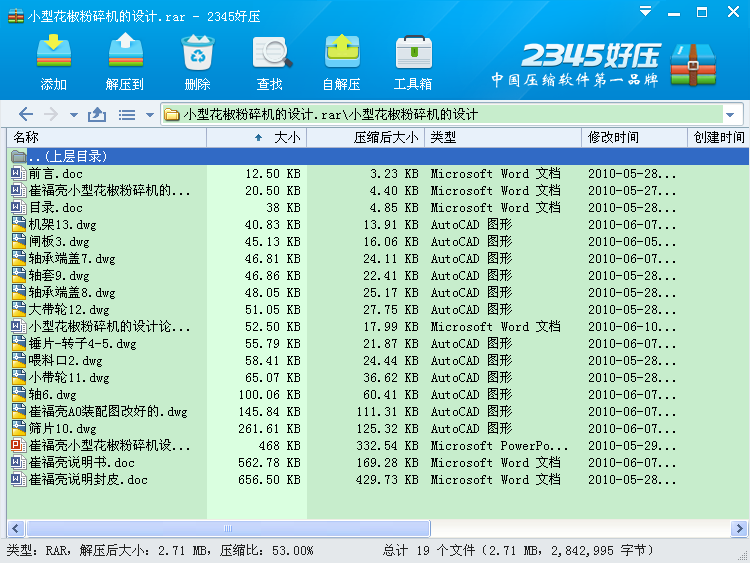

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要花椒含有豐富的芳香油成分及微量營養成分，且具有較高的食用價值。本課題的設計，對發展花椒深加工，增加財政收入，幫助山區農民脫貧致富將起到積極的推進作用。長期以來，花椒一直以單一的原始調味品形式出現，其加工主要以干制為代表，其他加工及應用研究相對較少。本設計以增加粉碎能力和篩分效率入手，要設計一種高效、低耗、結構簡單、操作方便、使用安全的小型花椒粉碎機。
關鍵詞粉碎機；錘片式粉碎機；結構設計

1 結構及工作原理
1.1 粉碎機結構
粉碎機的總體結構，包括轉子、錘片、主軸、喂料口、閘板、篩子、粉碎室、機架等。
整個機體左右對稱，轉子可以正反轉工作。當錘片一側磨損后，可改變轉子旋轉方向，不需停車來調換錘片。
1.2 工作原理
工作時,電動機通過皮帶傳動帶動粉碎機的軸高速回轉，物料從喂料斗進入粉碎室后,受到高速回轉錘片的打擊而破裂,并以較高的速度飛向篩片,與篩片撞擊和摩擦后進一步破碎,通過如此反復打擊, 物料被粉碎成小碎粒。利用篩片孔的直徑控制加工產品粒度，最后粉碎成細0.1—2mm的小粉末，粉碎后的顆粒通過篩片進入出粉管經出料口排出。錘片粉碎機的工作過程主要由兩方面構成:一是物料受錘片的沖擊作用；二是錘片和物料、篩片和物料相互間的摩擦作用。
其主要技術參數如下：
配套動力/kW：1.5（220V）
主軸轉速/r.min-1：3372
粉碎室寬度/mm：120
錘片數量/片：12
篩孔直徑/mm: 2
外形尺寸（長×寬×高）/mm：450×188×652

目錄
1 緒論 1
1.1本課題研究的目的及意義 1
1.2本課題的研究現狀和分析 1
1.3本課題需要重點研究的、關鍵的問題及解決的思路 2
2 錘片式粉碎機結構說明 2
2.1錘片式粉碎機的結構設計示意圖 2
2.2錘片式粉碎機的工作原理 3
3 傳動方案設計 3
3.1電動機選擇 3
3.2帶傳動的設計計算 4
3.3帶輪的結構設計 5
4 錘片式粉碎機的零件說明 6
4.1轉子的回轉直徑D（mm）、粉碎室寬度B（mm）和主軸轉速n (r/min) 6
4.2錘片選擇 6
4.3篩子設計 7
4.4錘篩間隙設計 7
4.5轉子設計 8
4.6喂料裝置設計 8
4.7閘板設計 9
4.8粉碎室設計 9
5 軸的設計 9
6 鍵選擇與校核 10
7 軸的校核 11
8 軸承 13
8.1軸承的選擇 13
8.2軸承的潤滑和密封 13
8.3軸承的密封 13
8.4軸承端蓋的設計 13
9 軸系零件的定位 13
9.1軸向定位 13
9.2周向定位 14
10 機架設計 14
11 箱體的設計 14
12 錘片式粉碎機注意事項、調試、維護和保養 14
13 結論 15
致謝 16
參考文獻 17
...
