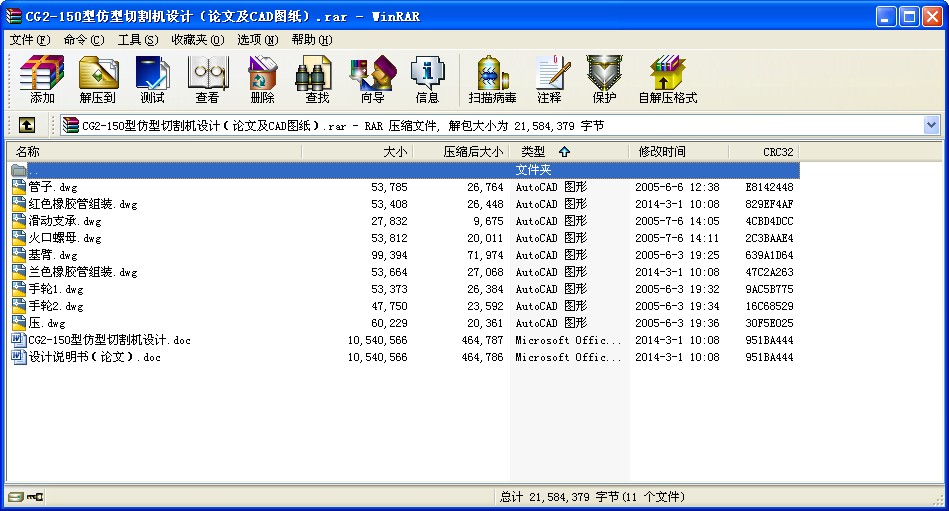

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- CG2-150型仿型切割機設計
畢業設計的目的
畢業設計是學生完成教學計劃的最后一個極為重要的實踐性環節，是使學生綜合運用所學過的基本理論，基礎知識與基本技能去解決專業范圍內的工程技術問題而進行的一次基本訓練，這對學生即將從事有關的技術工作和未來事業的開拓有一定的意義。
設計說明的概述
-機械設計的任務是從社會需求出發；創造性的設計出具有特定功能的新機械或改進原有機械設計的性能，以滿足人們?nèi)找嬖龃蟮纳詈蜕a(chǎn)的需要；機械設計使機械產品開發和技術改造的關鍵環節，使機械產品的第一步，機械的功能決定于設計機械的質量；性能和成本；也只要是在設計階段決定的；而制造過程的本質就在于實現設計時所規定的質量。
本人的畢業設計的課程是CG2-150型仿型切割機，是一種靠模生產的高效率半自動氣割低碳合金鋼扳的機器，由于采用靠模仿型；可以很方便的切割出各種形狀，適用于批量生產。
本機體積較小，自重輕，切割范圍大，特別適合于野外工作；它廣泛地被大中小型工廠使用。
CG2-150型切割機的最顯著的特點是每分鐘能割完厚度為50-750mm地切割面，在相同工作量下與使用氣割 相比較，縮短工時近2倍，并且克服了以前用氣割下后鋼板，鋼管時地切割面積步光滑，尺寸誤差較大，而且有時因氧氣回火出現傷人現象等弊端，給電氣焊工帶來了很大地方便。
本人只要側重于割炬（動力部分），基壁，機架的設計。
本機器有轉動系統，樣板安裝在型臂前端地模板架上，磁滾輪面靠平樣板側面，表面吸力大于16N，磁滾輪由直流伺服電機帶動三級減速機構轉動，三級減速由前級一對螺旋齒輪；中間一對平齒輪；后級一對蝸輪幅組成速度比為1/175，磁滾輪使用高級永磁合金直徑為10mm，當磁滾輪沿樣板周邊移動；帶動主壁下面地割炬，割炬正確地割出與樣板相同形狀地工件。
主軸固定在機座上，作為基壁地支點；設有平衡裝置，與主壁上安裝地磁滾輪，割炬保持平衡運動，底座下部裝有蝸桿可以在垂直方向調節割炬地升降位置，型壁套裝在聯結管上端可以作360度地回轉，360度范圍內可作垂直升降和水平位置地調正。
技術參數
名稱 150型 150A型
氣割鋼板厚度范圍 5-100mm 5-100mm
氣割最大圓周直徑 600mm 1800mm
氣割最大正（長方形） 500*500mm,400*900mm,450-750mm 1270*1270mm
氣割最大長度 1200mm 1750mm
氣割速度 50-750mm/min
電動機 Z3-11型直流電動機，功率25W，電壓110V，電流0.5A，
轉速3000-4000轉/min
輸入電源 50HZ,220V
外形尺寸與重量
型號 150型 150A型
機器外型尺寸 190*335*80mm 149*335*800mm
凈重 43kg 52kg
1、機架
機架時各種機械地基本部件，它主要起支承作用，機械的其他部件一般固定在機架上，有些部件是在機架的導軌面上運動。機架起基準作用，以保證各部件間正確的相對位置，并且使整個機器組成一個整體。在其他部件及工件本身的重量與工作過程中的載荷（包括各種沖擊力）作用下，機架要有足夠的強度，而且變形部超過允許值。此外還應考慮機架的動剛度，阻尼，熱變形性，尺寸穩定性，疲勞強度等。對于移動式機器的機架則要求重量輕；對于在寒冷、酷熱、潮濕等環境下工作的機架分別要求耐高溫、耐低溫、抗銹燭等性能
機架在機器中的尺寸一般較大，它往往與機器的整體布局，機器的造型美觀，操作方便，加工工藝性好。
機架的分類
為了便于比較，下面機架的幾種分類：
按機型求分，可分為：臥式、立式。
臥式則分：橫梁式機架、平板式機架。
立式則分：?jiǎn)瘟⒅�、雙立柱、多立柱。
按材料及制造方法分：金屬機架、非金屬機架。
金屬機架分：鑄造機架、焊接機架、組合機架 ...
