CA6140車床法蘭盤（831004）零件機械加工工藝規程制訂及精銑Φ90上下兩面工序?qū)Ｓ脢A具設計
- 文件介紹：

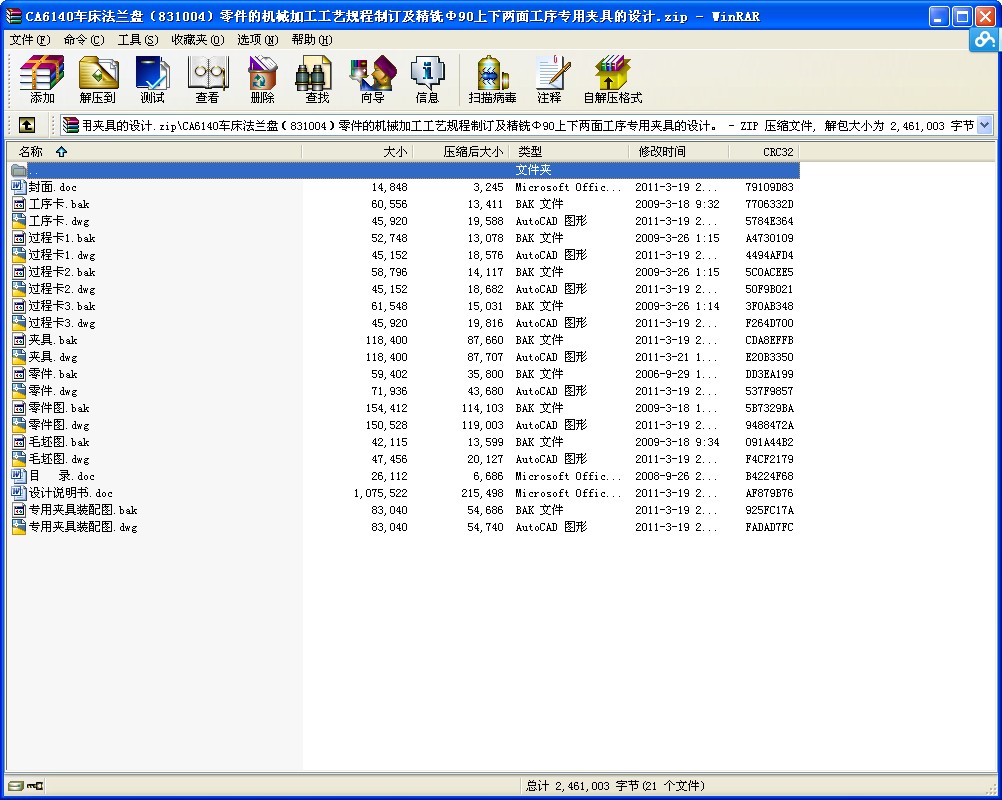

- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- CA6140車床法蘭盤（831004）零件的機械加工工藝規程制訂及精銑Φ90上下兩面工序?qū)Ｓ脢A具的設計
1 零 件 的 分 析
1.1零件的作用
題目所給定的零件是CA6140車床上的法蘭盤（見附圖1）， 法蘭盤起聯接作用是車床上的重要零件。
1.2 零件的工藝分析
法蘭盤是一回轉體零件,有一組加工表面,這一組加工表面以Φ20 為中心 ,包括:兩個Φ mm的端面, 尺寸為Φ mm的圓柱面,兩個Φ90mm的端面及上面的4個Φ9mm的透孔. Φ mm的外圓柱面及上面的Φ6mm的銷孔, Φ90mm端面上距離中心線分別為34mm和24mm的兩個平面.
這組加工表面是以Φ20 mm為中心,其余加工面都與它有位置關系,可以先加工它的一個端面,再借助專用夾具以這個端面為定位基準加工另一端面,然后再加工其它加工表面.
2 工 藝 規 程 設 計
2.1確定毛坯的制造形式
零件材料為HT200，由于零件年產量為1000件，已達到中批生產的水平，而且零件輪廓尺寸不大，故采用金屬模鑄造，法蘭盤因毛坯比較簡單，采用鑄造毛坯時一般是成隊鑄造，再進行機械加工。這從提高生產率，保證加工精度上考慮也是應該的。
2.2基面的選擇
基面選擇是工藝規程設計中的重要工作之一。基面選擇得正確與合理，可以使加工質量得到保證，生產率得以提高。否則，加工工藝過程中會問題百出，更有甚著，還會造成零件大批報廢，使生產無法正常進行。
1） 粗基準的選擇
選擇粗基準主要是選擇第一道機械加工工序的定位基準，以便為后續的工序提供精基準。選擇粗基準的出發點是：一要考慮如何分配各加工表面的余量：二要考慮怎樣保證不加工面與加工面間的尺寸及相互位置要求。這兩個要求常常是不能兼顧的，但對于一般的軸類零件來說，以外圓作為粗基準是完全合理的。對本零件而言，由于每個表面都要求加工，為保證各表面都有足夠的余量，應選加工余量最小的面為粗基準（這就是粗基準選擇原則里的余量足夠原則）現選取Φ45外圓柱面和端面作為粗基準。在車床上用帶有子口的三爪卡盤夾住工件，消除工件的六個自由度，達到完全定位。
2）精基準的選擇
主要應該考慮基準重合的問題。當設計基準與工序基準不重合時，應該進行尺寸換算，這在以后還要專門計算，此處不在重復。
2.3制定工藝路線
制定工藝路線的出發點，應當是使零件的幾何形狀，尺寸精度及位置精度等技術要求能得到合理的保證。在生產綱領一確定為中批生產的條件下，可以考慮采用萬能性的機床配以專用工夾具，并盡量使工序集中來提高生產率。除此以外，還應當考慮經濟效果，以便使生產成本盡量下降。
具體工藝過程如下:
工序 1 粗車Φ100端面及外圓柱面，粗車B面，粗車Φ90的外圓柱面
工序 2 粗車Φ45端面及外圓柱面，粗車Φ90的端面
工序 3 鉆、擴、粗絞Φ20的孔
工序 4 粗銑Φ90圓柱面上的兩個平面
工序 5 半精車Φ100的端面及外圓柱面，半精車B面，半精車Φ90的外圓柱面，車Φ100、Φ90外圓柱面上的倒角，車Φ45兩端過渡圓弧，車Φ20孔的左端倒角
工序 6 半精車Φ45的端面及外圓柱面，半精車Φ90的端面，車3*2退刀槽，車Φ45圓柱面兩端的倒角，車Φ20 內孔的右端倒角
工序 7 精車Φ100的端面及外圓，精車B面
工序 8 精車Φ45的外圓，精車Φ90的端面
工序 9 精絞Φ20的孔
工序 10 精銑Φ90圓柱面上的兩個平面
工序 11 鉆、絞 4-Φ9的孔
工序 12 鉆Φ4孔，鉆、絞Φ6孔
工序 13 磨Φ100、Φ45的外圓柱面
工序 14 磨B面
工序 15 磨Φ90外圓柱面上距離軸線24mm的平面
工序 16 刻線刻字
工序 17 鍍鉻
工序 18 檢測入庫
以上工藝過程詳見“機械加工工藝過程綜合卡片”。
2.4機械加工余量，工序尺寸及毛坯尺寸的確定
“法蘭盤”零件材料為HT200，硬度200HBS，毛坯重量約為2.8KG，生產類型為中批生產，采用鑄造毛坯。
根據上述原始資料及加工工藝，分別確定各加工表面的機械加工余量，工序尺寸及毛坯尺寸下：
1.Φ mm外圓表面
此外圓表面為IT6級，參照《實用機械加工工藝手冊》確定各工序尺寸及加工余量
...
