CA6140車床的撥叉零件的工藝規程及夾具設計（831007）

文件大小： 225.9 KB
下載次數：
文件評級：
更新時間：2014-10-24
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

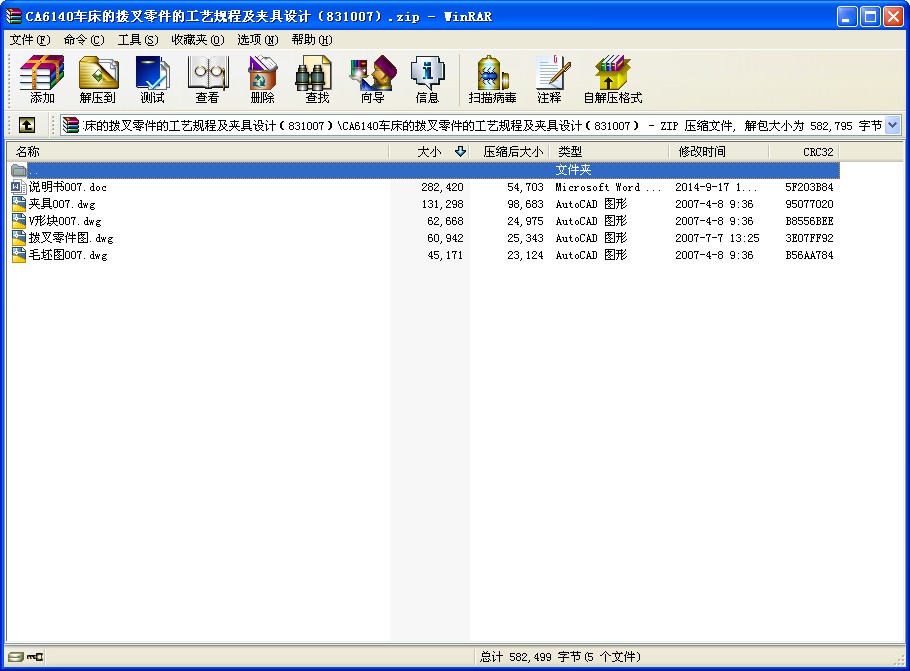

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

CA6140車床的撥叉零件的工藝規程及夾具設計（831007）
零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ22孔與操縱機構相連，二下方的φ55半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。

2.2零件的工藝分析
零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
2.2.1小頭孔以及與此孔相通的的錐孔、螺紋孔
2.2.2大頭半圓孔Ф
2.2.3撥叉底面、小頭孔端面、大頭半圓孔端面，大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.07mm，小頭孔上端面與其中心線的垂直度誤差為0.05mm。

由上面分析可知，可以粗加工撥叉底面，然后以此作為粗基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。

3 確定生產類型

已知此撥叉零件的生產類型為中批量生產，所以初步確定工藝安排為：加工過程劃分階段；工序適當集中；加工設備以通用設備為主，大量采用專用工裝。

4確定毛坯

4.1 確定毛坯種類：零件材料為HT200�？紤]零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，生產類型為中批生產，故選擇鑄件毛坯。查《機械制造工藝及設備設計指導手冊》（后稱《指導手冊》）選用鑄件尺寸公差等級CT9級。
...
