磨床虎鉗裝配圖

文件大小： 64.56 KB
下載次數：
文件評級：
更新時間：2014-10-09
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

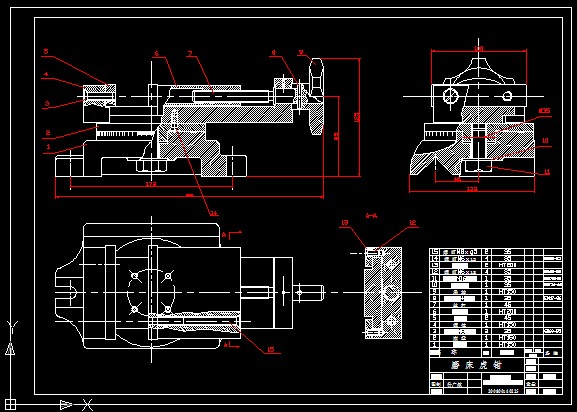

磨床虎鉗裝配圖

磨床虎鉗。其工作原理如下：圓柱銷 8 鏈接手輪 9 與絲杠 7，轉動手輪 9 帶動絲杠 7 旋轉，使活動掌 6 在鉗體 4上左右移動，以?shī)A緊或松動工件。活動掌下面裝有兩條壓板 10，把活動掌壓在鉗體4 上，鉗體與底盤 2 用螺釘 12 鏈接。底盤裝在底座 1 上，并可調節任意角度，調好角度后用螺栓 13 鏈接。為了便于夾緊工件，鉗口板上應有滾花結構。下面給出機用虎鉗的裝配示意圖。如圖 2-2 所示圖 2-2 機用虎鉗裝配示意圖 82.3 機用虎鉗的拆卸順序先旋下螺栓 13，取下墊片 14，即可卸下底座 1。然后擰下螺釘 12 四個，即可卸下底盤 2。拔出圓柱銷 8，拿下手輪 9。再旋下絲杠 7，向虎鉗左端抽出絲杠。旋下螺釘 3 四個，取下兩塊鉗口 5。最后擰下螺釘 11 四個，卸下兩塊壓板 10，取出活動掌 6。如圖 2-3 所示。圖 2-3 機用虎鉗各組成部分零件2.4 機用虎鉗裝配圖的表達方案 1、主視圖的選擇從部件的裝配示意圖及拆卸過程可以看出，9 種零件有 3 種零件集中裝配在絲杠 7 上，而且該部件前后對稱。因此，可通過絲杠軸線剖開部件得到全剖的主視圖。這樣，其中 6 種零件在主視圖上都可表達出來，能夠?qū)⒘慵g的裝配關系、相互位置以及工作原理清晰地表達出來。左端圓錐銷聯接處可再用局部剖視圖，表達出裝配連接關系。 2、選擇其他視圖和表達方法w 基于 Pro/e 軟件的機用虎鉗設計 左視圖可將螺母軸線及活動鉗身放置在固定鉗身上安裝孔的軸線位置，然后取半剖畫出。這樣，半個剖視圖上表達了固定鉗體 4、活動掌 6、螺釘 3、11 之間的裝配連接關系；半個視圖上同時表達了虎鉗一個方向的外形，內、外形狀兼而有之。俯視圖可取外形圖，側重表達機用虎鉗的外形，其次在外形圖上取局部視圖，表達出鉗口板的螺釘連接關系。對于主視圖和俯視圖也應將螺母及活動鉗身放置在與左視圖相同的位置畫出，以保證視圖之間的投影對應關系。如圖 2-4 所示圖 2-4 為機用虎鉗裝配圖2.5 機用虎鉗使用的注意事項 1、機虎鉗應牢固地安裝在工作臺上，不可松動，而且要盡可能地安裝在靠工作臺腳上以減少工作時的震動； 2、在機虎鉗上夾持工件時，用力要恰當，既要將工件夾牢固，也不要用力過猛，以防將螺桿或螺母拉壞；工件要盡量夾在中間；夾持精密工件時要用軟鉗口鐵； 3、有砧座的虎鉗允許在該處施以小型的錘擊工作，其他部位不允許用錘直接敲擊； 4、要經常拆開虎鉗，去除污垢，清除滑動面與螺桿上的鐵屑，并在螺桿、螺母處加注潤滑油。 10 第三章機用虎鉗三維模型設計3.1 Pro/Engineer4.0 的概述3.1.1 Pro/Engineer 的介紹此次課題選用的計算機輔助設計軟件 Pro/Engineer4.0，Pro/Engineer 軟件以參數化著稱，是參數化技術的最早應用者，在目前的三維制造軟件領域中占有著重要地位，Pro/Engineer 作為當今世界機械 CAD/CAE/CAM 領域的新標準而得到業界的認可和推廣。是現今主流的 CAD/CAM/CAE 軟件之一，特別是在國內產品設計領域占據重要位置。3.1.2 Pro/Engineer 的主要特性 Pro/E 第一個提出了參數化設計的概念，并且采用了單一數據庫來解決特征的相關性問題。另外，它采用模塊化方式，用戶可以根據自身的需要進行選擇，而不必安裝所有模塊。Pro/E 的基于特征方式，能夠?qū)⒃O(shè)計至生產全過程集成到一起，實現并行工程設計。它不但可以應用于工作站，而且也可以應用到單機上。 Pro/E 采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。 1．參數化設計 相對于產品而言，我們可以把它看成幾何模型，而無論多么復雜的幾何模型，都可以分解成有限數量的構成特征，而每一種構成特征，都可以用有限的參數完全約束，這就是參數化的基本概念。 2．基于特征建模 Pro/E 是基于特征的實體模型化系統，工程設計人員采用具有智能特性的基于特征的功能去生成模型，如腔、殼、倒角及圓角，您可以隨意勾畫草圖，輕易改變模型。這一功能特性給工程設計者提供了在設計上從未有過的簡易和靈活。 3．單一數據庫（全相關） Pro/Engineer 是建立在統一基層上的數據庫上，不像一些傳統的 CAD/CAM 系統建立在多個數據庫上。所謂單一數據庫，就是工程中的資料全部來自一個庫，使w 基于 Pro/e 軟件的機用虎鉗設計得每一個獨立用戶在為一件產品造型而工作，不管他是哪一個部門的。換言之，在整個設計過程的任何一處發生改動，亦可以前后反應在整個設計過程的相關環節上。例如，一旦工程詳圖有改變，NC（數控）工具路徑也會自動更新；組裝工程圖如有任何變動，也完全同樣反應在整個三維模型上。這種獨特的數據結構與工程設計的完整的結合，使得一件產品的設計結合起來。這一優點，使得設計更優化，成品質量更高，產品能更好地推向市場，價格也更便宜。3.1.3 Pro/Engineer 的選用理由 Pro/Engineer 其中功能包括參數化功能定義、實體零件及組裝造型，三維上色，實體或線框造型，完整工程圖的產生及不同視圖展示（三維造型還可移動，放大或。Pro/Engineer 是一個功能定義系統，即造型是通過各種不同的設計專縮小和旋轉）用功能來實現，其中包括：筋、（Slots）角（Chamfers）（Ribs）槽、倒和抽殼（Shells）等，采用這種手段來建立形體，對于操作者來說是更自然，更直觀，無需采用復雜的幾何設計方式。這系統的參數比功能是采用符號式的賦予形體尺寸，不象其他系統是直接指定一些固定數值于形體，這樣操作者可任意建立形體上的尺寸和功能之間的關系，任何一個參數改變，其也相關的特征也會自動修正。這種功能使得修改更為方便和可令設計優化更趨. ...
