五輥夾送矯直機

文件大小： 398.72 KB
下載次數：
文件評級：
更新時間：2014-10-09
發 布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

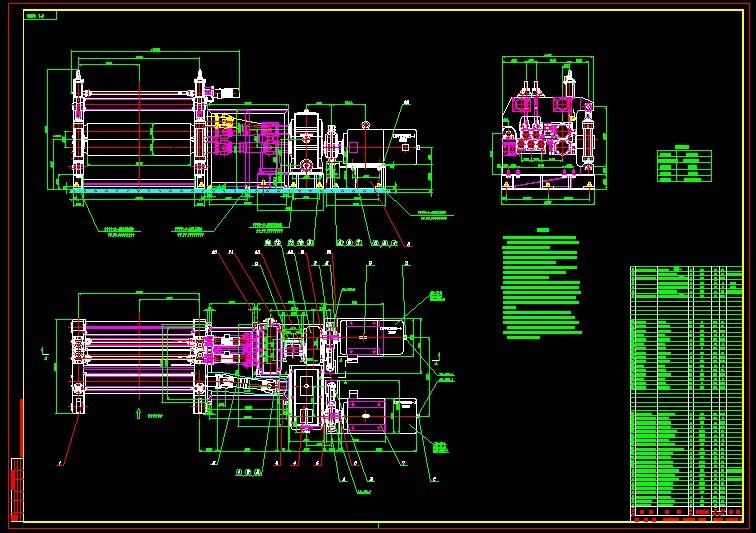

五輥夾送矯直機

技術要求
1. 本設備的制造,裝配和涂裝等應符合JB/T5000.1~5000.12-1998技術條件中的有關規定.設備的包裝如訂貨合同中無規定時,則應 執行JB/ZQ4286<<包裝通用技術要求>>.
2. 本設備的施工,安裝及驗收應符合YBJ201<<冶金機械設備安裝工程施工及驗收規范通用規定>>和YB9249<<冶金機械設備安裝工程施工及驗收規范軋鋼設備>>的有關規定.
3. 本設備各零件的尺寸未注公差為GB/T1804<<一般公差線性尺寸的未注公差>>的m級,形位未注公差為GB1184的C級.
4. 本設備應在制造廠組裝和空運轉試車.
5. 設備的非加工外表面,按JB/T5000.12-1998<<涂裝通用技術條件>> 進行涂裝.涂裝前非加工表面進行除銹處理,達到Sa2 1/2或SP.10, 涂層表面均勻,顏色一致,不允許有漏涂,脫落,粘物,贓物等缺陷,涂膜總厚度70~80um.各零件表面涂防銹油.如無統一規定,則應涂以蘋果綠色, 旋轉體涂大紅色,箱體等內表面涂奶油色.管線的涂色如下: 稀油供油管---深黃;稀油回油管---棕黃 ;干油管---棕色液壓供(回)油管---鮮綠 ;水冷管---深綠;空氣管---中鐵藍.
6. 矯直輥主傳動電動機(序號F)及夾送輥主傳動電動機(序號C)分別帶有增量型編碼器(德國TURCK集團 型號:8.5820.3831.1024)
7. 矯直輥主傳動系統中齒輪分配箱(序號11)及夾送輥主傳動系統中齒輪分配箱(序號3)為集中潤滑. ...
