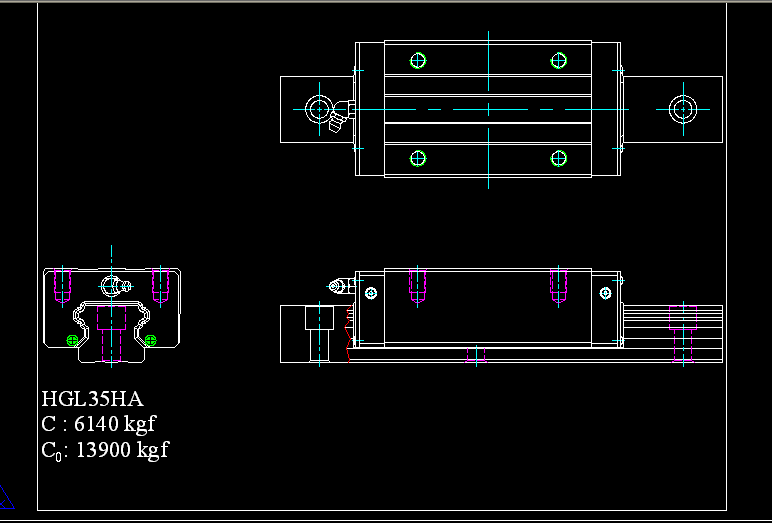

導軌機械圖紙 HGL35HA
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 直線導軌的安裝步驟
1.在安裝喬必須清楚機械安裝面的污物及表面?zhèn)?br />
2.將主軌輕輕安置在床臺上,使用側向固定螺絲或其他固定治具使線軌兩側向安裝面輕輕貼合
3.由中間向兩側按順序?qū)⒒壎ㄎ宦萁z稍微選舉,使軌道向安裝面稍微貼合
4.使用扭力扳手,依照平臺材料選用鎖緊扭矩將懷定位螺絲慢慢旋具
5使用相同安裝方式復軌并且個別安裝滑座至主軌上
6.輕輕安置移動平臺到主軌的平臺上
滾動直線導軌副是由導軌、滑塊、鋼球、返向器、保持架、密封端蓋及擋板等組成。當導軌與滑塊作相對,
鋼球就沿著導軌上的經過淬硬和精密磨削加工而成的四條滾道滾動,在滑塊端部鋼球又通過返向裝置(返向器)進入返向孔后再進入滾道,鋼球就這樣周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋,可有效地防止灰塵、屑末進入滑塊內部。
滾動直線導軌副是在滑塊與導軌之間放入適當?shù)匿撉颍够瑝K與導軌之間的滑動摩擦變?yōu)闈L動摩擦,大大低二者之間的運動摩擦阻力,從而獲得:動、靜摩擦力之差很小,隨動性極好,即驅動信號與機械動作滯后的時間間隔極短,有益于提高數控系統的響應速度和靈敏度。驅動功率大幅度下降,只相當于普通機械的十分之一。與v型十字交叉滾子導軌相比,摩擦阻力可下降約40倍。適應高速直線運動,其瞬時速度比滑動導軌提高約10倍。能實現高定位精度和重復定位精度。能實現無間隙運動,提高機械系統的運動剛度。成對使用導軌副時,具有“誤差均化效應”
,從而降低基礎件(導軌安裝面)的加工精要求,降低基礎件的機械制造成本與難度。 ...
導軌機械圖紙 HGL35HA_下載(dwg格式) 機械圖紙
