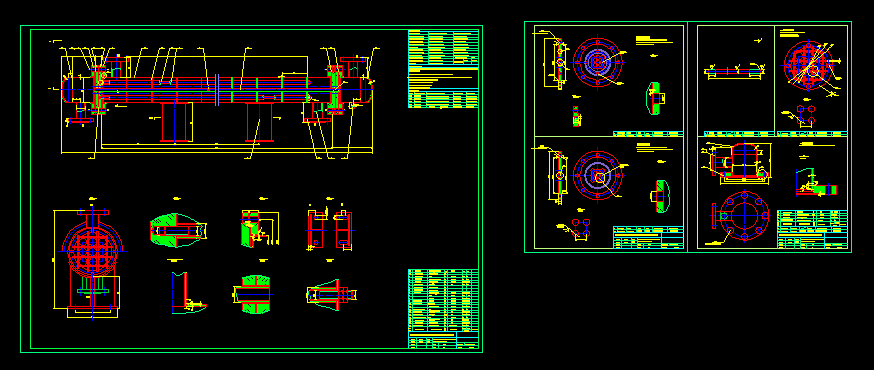

全可拆折流桿式換熱器套圖機械圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
１．本設備按照GB151-1999《管殼式換熱器》的Ⅱ級進行制造，試驗和驗收。并接受勞動部《壓力容器安全技術監(jiān)
察規(guī)程》的監(jiān)督。
２．換熱管的標準為GB/T8163,其外徑偏差為±0.20mm,壁厚偏差為12％。
３．焊接接頭型式及尺寸除圖中注明外，按照HGJ17-89中規(guī)定；Ｘ射線檢測；符合JB4730-94Ⅲ級合格。
4．管板密封面與殼體軸線垂直，其公差為1mm。
5．列管和管板的連接采用O型圈緊固。
6．設備制造完畢后，進行液壓試驗。
７．管口及支座方位參考裝配圖。
技術要求
1.管板密封面與軸線垂直其垂直度允差為0.33mm。
2.管孔鉆孔后終鉆側>96%允許孔橋寬度必須>8.746mm,4%允許
的最小孔橋寬度為3.6mm。
技術要求
1.折流桿應平齊,其平面度允許為:0.5mm。
2.折流桿上的孔與管板配鉆。
3.鉆孔后應除去管孔周邊毛刺。
技術要求
1.管箱組焊后進行消應熱處理,密封面應消應熱處理后加工.
...
全可拆折流桿式換熱器套圖機械圖紙_下載(dwg格式) 機械圖紙
