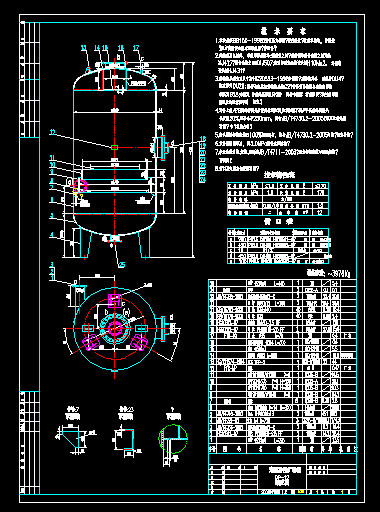

定期排污擴容器機械圖紙 12m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按GB150-1998《鋼制壓力容器》進行制造、檢驗和驗收, 并接受《壓力容器安全技術監察規程》的監督。
2.焊接采用電弧焊, 手弧焊焊條牌號:碳素鋼之間、碳素鋼與低合金鋼之間均采用J427，低合金鋼之間采用J507;自動焊時焊絲鋼號采用H10Mn2,焊劑牌號采用HJ431。
3.焊接接頭型式及尺寸按HG20583-1998中規定，對接接頭手弧焊為DU4、埋弧焊為DU29;接管與殼體間焊接接頭為G2；帶補強圈接管與殼體間焊接接頭為G28;未規定的角焊縫焊腳尺寸按焊件中較薄者的厚度；法蘭的焊接按相應法蘭標準中的規定。
4.設備上的A、B類焊接接頭應進行射線檢測,檢測長度不得少于各條焊接接頭長度的20%,且不小于250mm, 符合JB/T4730.2-2005《承壓設備無損檢測》中Ⅲ級為合格。
5.封頭拼接焊縫應進行100%射線探傷, 符合JB/T4730.2-2005中的Ⅱ級為合格．
6.設備制造完畢后, 以2.0MPa進行水壓試驗。
7.本設備的油漆.包裝.運輸按JB/T4711-2003《壓力容器涂敷與運輸包裝》的規定。
8.管口及支座方位按俯視圖。 ...
