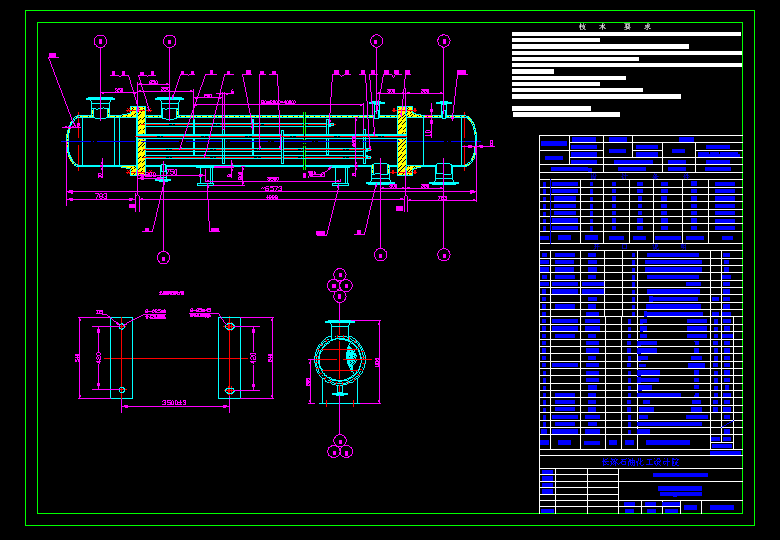

甲醇原料氣冷卻器機械圖紙（
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技 術 要 求
1.本設備按GB150-89《鋼制壓力容器》和GB151-89《鋼制管殼式換熱器》中的I級進行制造，檢查和驗收，并接受勞動部頒發的壓力容器安全技術監察規程》的監督。
2.焊接采用電弧焊，焊接材料和焊接要求按JB/T4709-92《鋼制壓力容器焊接規程》的規定。
3.焊接接頭形式及尺寸除圖中注明外，按BGB985-88或GB986-88中規定。對焊接縫要求全熔透，角焊縫的腰高按兩相焊件中較薄件厚度，且為連續焊，法蘭的焊接按相應法蘭標準的規定。
4.設備上的A類和B類焊縫按JB4730-94《壓力容器無損檢測》進行射線透照檢測，檢測長度20%，檢測結果符合GB4730-94規定中III級為合格。
5.管子與管板的連接為強度焊加貼脹，換熱管不允許并接。
6.關板密封面與殼體軸線垂直，其公差為1mm.
7.設備制造完畢后，殼程以0.79MPa，管程以2.04MPa進行水壓試驗。
8.本設備的油漆、包裝、運輸應符合JB2536-80《壓力容器油漆、包裝、運輸》的規定。
注：1.明細表中法蘭均不包括對應法蘭。
2.鞍座除墊板材料為16MnR外，其余均為Q235-A.F。
...
甲醇原料氣冷卻器機械圖紙（_下載(dwg格式) 機械圖紙
