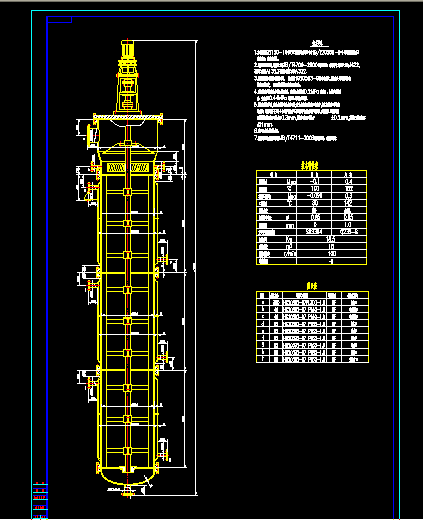

蒸發器機械圖紙 蒸發面積15m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按GB150-1998《鋼制壓力容器》和HG/T20569-94《機械攪拌設備》 進行制造、試驗和驗收。
2.焊接采用電弧焊,焊接工藝按JB/T4709-2000標準中要求，焊條牌號:碳鋼之間為J422,不銹鋼之間為A132,不銹鋼與碳鋼之間為A302。
3.焊接接頭型式及尺寸除圖示外, 其余按HG20583-98中的規定,角接接頭的焊角尺寸按 較薄板的厚度, 法蘭的焊接按相應的法蘭標準。
4.設備制成后用潔凈水進行水壓試驗，試驗壓力內鍋為0.2MPa（表壓），合格后再焊夾 套，夾套內以0.44MPa（表壓）進行水壓試驗。
5.設備組裝完畢后,應以水代料進行負荷運轉,使設備內達到最高工作壓力,把水充滿到工作液位 的高度，運轉時間不少于4小時不得有不正常的噪聲和震動等不良現象,在攪拌軸上端密封處 測定的徑向擺動量不得大于0.3mm,軸向串動量不得大于正負0.2mm,軸的下端擺動量不 大于1mm。
6.管口及支座方位按本圖。
7.設備的油漆包裝和運輸按JB/T4711-2003的規定油漆、包裝和運輸。 ...
