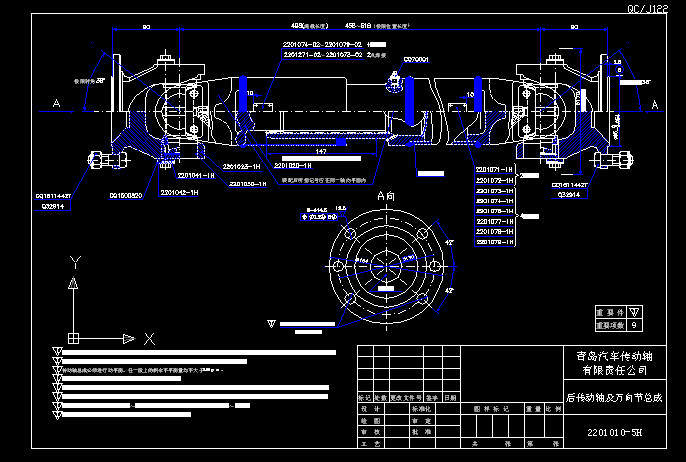

后傳動軸及萬向節cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
裝配時，液針軸承、花鍵軸叉和防塵套之間，防塵套管內必須涂抹鋰基潤滑脂。全部滑脂嘴注入鋰基潤滑脂后，方可運行。
總成裝配后，兩端萬向節相應的十字軸軸線應位于同一平面內，偏差不大于于1°。
傳動軸總成必須進行動平衡，任一段上的剩余不平衡量均不大于100g.cm。
在兩端焊平衡片以校正不平衡量，但每端不多于3片。
根據花鍵軸來選擇滑動套管，兩者配合沿圓周方向感覺不出有游隙存在時，應保證在不大于50N力的作用下能輕易滑動。
當一端的突緣叉固定不動，另一端的突緣叉作用7Nm時，傳動軸萬向節總成在半徑為60處沿圓周方向的游隙不大于0.35。
突緣叉緊固螺母的扭緊力矩130～160Nm，液針軸承支承片緊固螺栓的扭矩15～25Nm。
在軸管上用白漆噴上圖號以作標記，漆以TQ6,按QC/T484。
...
后傳動軸及萬向節cad圖紙_下載(dwg格式) 機械圖紙
