模具把手封條設計.rar

文件大小： 637.9 KB
下載次數：
文件評級：
更新時間：2014-04-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

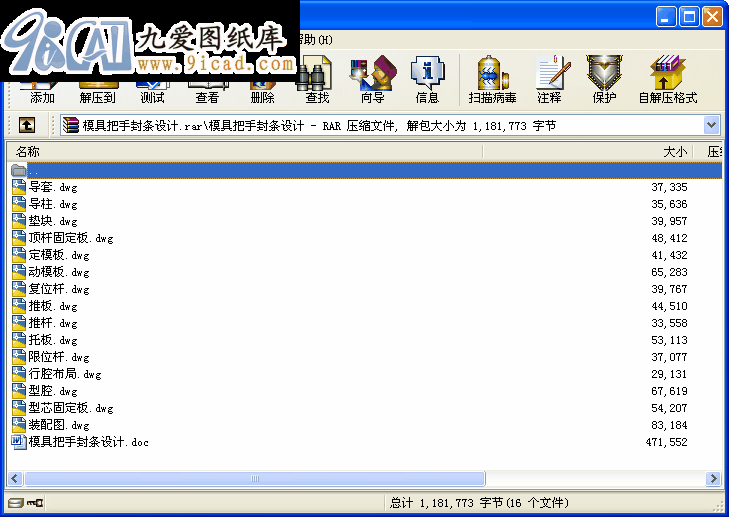

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1，塑件形狀分析
此塑件結構比較簡單，外觀光滑，只是制品的凹槽涉及到的脫模必須是兩次頂出，塑件上有四條槽
2，材料分析
材料選用PE，是聚乙烯的簡寫，是由乙烯聚合而成的的聚合物，作為塑料使用時，其平均相對分子質量要在1萬以上。根據聚合物條件不同，實際平均相對分子質量可從1萬到幾百萬不等。生成的PE乙烯單體大部分是由石油裂解得到
聚乙烯是樹脂中分子結構最簡單的一種，它原料來源豐富，價格較低，具有優異的電絕緣性和化學穩定性，易于成型加工，并且品種較多，可滿足不同性能要求，因此它從問世以來發展很快，是目前產量最大的樹脂品種，用途極廣泛
PE材料的性能特點:質軟,機械性能差,表面硬度低,化學穩定性好,但不耐強氧化劑,耐水性好
PE的成型特點:成型前不可預熱,收縮大,易變形,冷卻時間長,成型效率不高,塑件有淺側凹可強制脫模
PE材料在模具設計時應注意的事項:澆注系統應盡快保證充型,須設冷卻系統,使用溫度一般為<800C
PE材料的品種多，根據塑件的要求及特點，我們選用低密度聚乙烯來作為注塑材料
PE材料的品種很多，在此低密度聚乙烯（LDPE）作為塑件的注塑材料。LDPE是在高溫和特別高的壓力下通過典型的自由基聚合過程得到的。早在20世紀40年代初，LDPE已用于電線包覆，是PE家族中最早出現的產品。LDPE綜合了許多優良的性能，如透明性、封合性、易于加工，是當今聚合物工業中應用最廣泛的材料之一。
LDPE通常可采用管式和釜式反應器兩種生產工藝制備，聚合時壓力為（150～350）Mpa，聚合溫度在150～260℃之間，并加入適量的引發劑。
與其他工藝過程得到的線性PE不同，高壓自由基聚合歷程易發生鏈轉移，得到的聚合物存在大量的支鏈結構，這種結構使LDPE具有透明、柔順，易于擠出等特定性能。通過控制平均相對分子質量（MW）、結晶度和相對分子質量分布（MWD），可以是LDPE樹脂獲得多種應用。
聚合物的平均相對分子質量是用組成聚合物的所有分子鏈的平均尺寸來表達的，為方便起見，在塑料工業中采用熔體流動速率（MFR）作為平均相對分子質量的量度，MFR的單位為g/10min，MFR的值與平均相對分子質量的大小成反比。
LDPE的結晶度與樹脂中的短支鏈的含量有關，結晶度通常為30%～40%，結晶度的提高是LDPE的剛性、耐化學藥品性、阻隔性、拉伸強度和耐熱性增加。而沖擊強度、撕裂強度和耐應力開裂性能降低。

目錄
引言……………………………………………………………………1

設計指導書……………………………………………………………2

一、畢業設計課題……………………………………………………4

二、塑件及材料分析…………………………………………………5

三、擬定的成型工藝…………………………………………………6

四、型腔數目確定……………………………………………………7

五、型腔布局…………………………………………………………7

六、分型面與排氣系統設計…………………………………………7

七、澆注系統設計……………………………………………………9

八、成型零件設計……………………………………………………11

九、導向與定位機構設計……………………………………………15

十、脫模機構設計……………………………………………………16

十一、模溫調節與冷卻系統設計……………………………………18

十二、注射模與注射機的關系………………………………………20

十三、模具裝配草圖及工作原理……………………………………22

十四、設計小結………………………………………………………23

十五、參考資料………………………………………………………24
...
