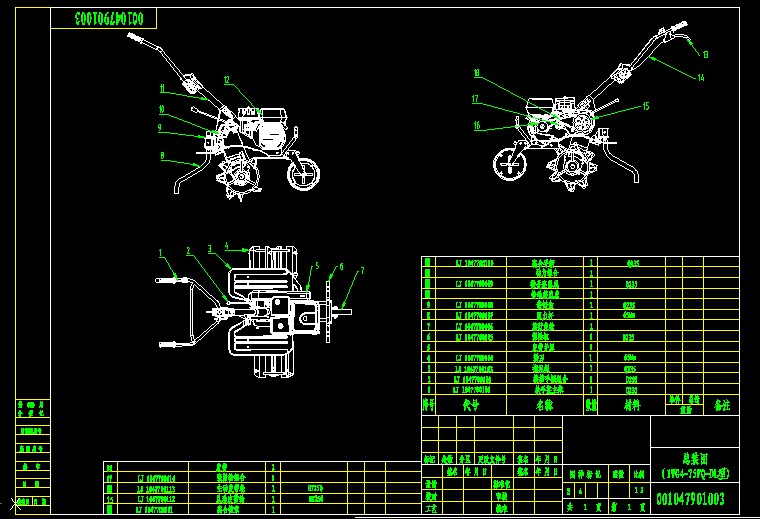

霸王龍微耕機裝配圖 1WG4-75FQ-DL型

文件大小： 2.6 MB
下載次數：
文件評級：
更新時間：2014-09-08
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

微耕機以小型柴油機或汽油機為動力，具有重量輕，體積小，結構簡單等特點。微耕機廣泛適用于平原、山區、丘陵的旱地、水田、果園等。配上相應機具可進行抽水、發電、噴藥、噴淋等作業，還可牽引拖掛車進行短途運輸，微耕機可以在田間自由行使，便于用戶使用和存放，省去了大型農用機械無法進入山區田塊的煩惱，是廣大農民消費者替代牛耕的最佳選擇。
設計結構

發動機

采用凱馬F178風冷柴油發動機，曲軸輸出，最高輸出轉速3600轉/分鐘。
離合方式

采用濕式摩擦離合器進行動力的離、合。
連接方式

發動機與傳動箱之間采用法蘭盤連接。
傳動箱結構

1、傳動箱分為上下結構，上為變速箱體、下為行走箱體，變速箱體與行走箱體之間采用螺栓連接；
2、變速箱體采用鋁合金低壓鑄造；
3、行走箱采用灰鐵砂鑄或球鐵精鑄；
4、整個傳動箱內有5根軸，采用了3個雙聯直齒輪和兩組錐齒輪來變速和改變動力傳遞方向。
主軸

1、（主軸）變速齒輪：Z1=14，m1=2.5； Z2=25，m2=2；
2、變速齒輪與主軸之間采用花鍵連接，改變變速齒輪在主軸上的位置可實現快檔、空檔、慢檔；主軸通過軸承安裝連接在變速箱體上。
副軸

1、副軸雙聯齒輪：Z1=39，m1=2.5； Z2=40，m2=2；
2、主動傘齒輪：Z=10，m=3；
3、副軸固定在變速箱體上，副軸雙聯齒輪以鍵連接方式套裝在主動傘齒輪上，主動傘齒輪通過滾針軸承等安裝連接在副軸上；
倒擋軸

1、倒檔齒輪：Z1=15，m1=2.5； Z2=20，m2=2.5；
2、倒擋軸固定在變速箱體上，倒擋齒輪通過倒擋推盤空套在倒擋軸上。
傘齒輪軸

1、從動傘齒輪：Z=43，m=3；
2、傘齒輪軸：Z=8，m=4；
3、從動傘齒輪與傘齒輪軸之間采用花鍵連接，傘齒輪軸通過兩錐度軸承連接在行走箱體上。
輸出軸

1、行走傘齒輪：Z=33，m=4；
2、行走傘齒輪與輸出軸之間采用花鍵連接，輸出軸通過兩軸承連接在行走箱體上。
轉速計算

1、快擋位：i1=40/25×43/10×33/8=28.38
n1=3600轉/分鐘×i1=3600轉/分鐘×28.38=127轉/分鐘
2、慢擋位：i2=39/14×43/10×33/8=49.4
n2=3600轉/分鐘×i2=3600轉/分鐘×49.4=73轉/分鐘
3、倒擋位：i3=20/14×39/15×43/10×33/8=65.88
n3=3600轉/分鐘×i3=3600轉/分鐘×65.88=54轉/分鐘 ...
