文件介紹：

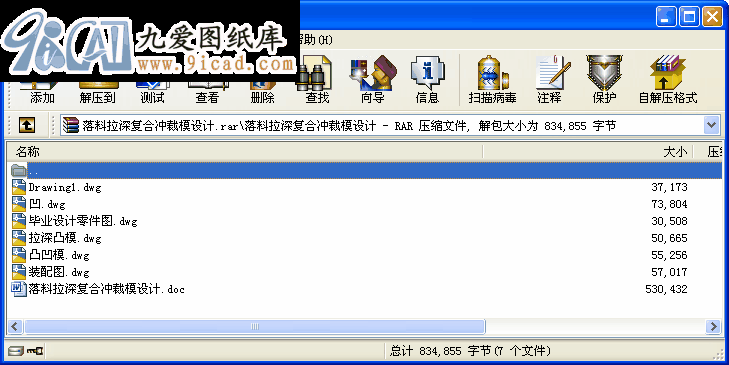

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
我設計的是一個落料拉深復合沖裁模，在本次設計中我參考了大量有關冷沖模模具設計實例等方面的資料。再結合老師布置的題（設計一個工件為盒形件的復合沖裁模），我充分運用了資料上所有設計模具中通用的表、手冊等，如修邊余量的確定、拉深件毛坯直徑的計算公式、盒形件用壓邊圈拉深系數、盒形件角部的第一次拉深系數等，然后再集結了自己平時的所學，還有通過對工件的零件、模具工作部分（凸凹模、拉深凸模、落料凹模）、模具裝配圖的繪制，我的繪圖功底也有了一定程度地提高。
本次設計的主要內容：工件的工藝性分析；沖壓工藝方案的確定；模具的技術要求及材料選用；主要設計尺寸的計算；工作部分尺寸計算；模具的總體設計；主要零部件的結構設計；模具的總裝圖；模具的裝配等。
我覺得通過本次的畢業設計，達到了這樣的目的：
1.綜合運用本專業所學課程的理論和生產實際知識，進行一次冷沖壓模具（落料拉深沖裁模）設計工作的實際訓練，從而培養和提高我們獨立工作的能力。
2.鞏固與擴充所學有關冷沖模具設計課程的內容，掌握冷沖壓模具設計的方法和步驟。
3.掌握冷沖壓模具設計的基本技能，如計算、繪圖、查閱設計資料和手冊，熟悉標準和規范等。

關鍵詞：冷沖壓落料拉深
目錄
摘要 1
前言 2
1. 工件的工藝性分析 3
1.1 沖壓件的工藝性分析 3
1.2 拉深件的工藝性分析 3
1.3 材料的工藝性分析 4
1.4 拉深變形過程的分析 4
2. 沖壓工藝方案的確定 7
3. 模具的技術要求及材料選用 9
4. 主要設計尺寸的計算 11
4.1 毛坯尺寸的確定 11
4.2 沖壓力的計算 12
4.3 拉深間隙的確定 13
4.4 沖裁件的排樣 14
5. 工作部分尺寸計算 17
5.1 拉深凸凹尺寸的確定 17
5.2 圓角半徑的確定 18
6. 模具的總體設計 20
6.1 模具的類型及定位方式的選擇 20
6.2 推件零件的設計 21
7. 主要零部件的結構設計 23
7.1 工作零件的結構設計 23
7.2 其他零部件的設計與選用 24
8. 模具的總裝圖 27
9. 模具的裝配 28
結束語 29
致謝 30
參考文獻 31
...
