3000L攪拌容器

文件大小： 331.91 KB
下載次數：
文件評級：
更新時間：2014-09-03
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

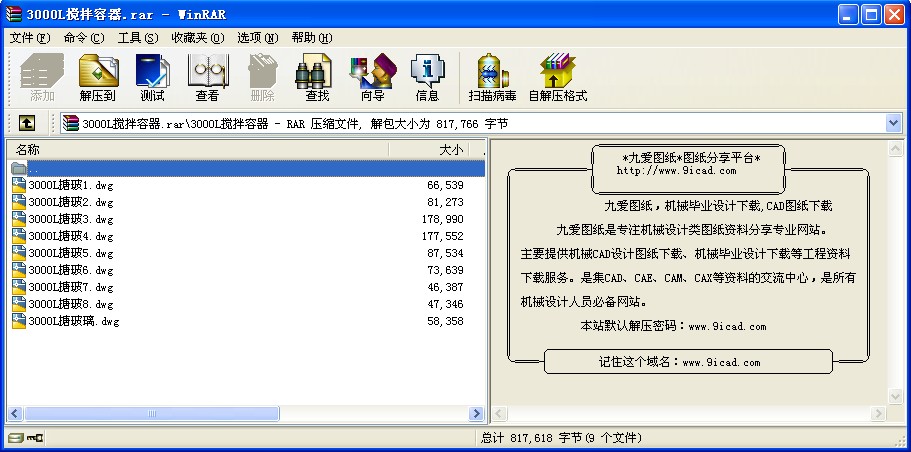

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術 要求

1、制造技術要求按照GB150-98《鋼制壓力容器》的有關規定。
2、A、B類每條焊縫長度≥20%且不小于250mm的X-射線探傷，
按照J(rèn)B4730-94《壓力容器無損探傷》Ⅲ級合格。
3、若對接焊縫采用自動焊，焊接結構廠方自定。

說明：
1、本圖所示為框式攪拌器、懸掛式支座、帶視鏡人孔、一般溫度計套、Ⅰ型傳動裝置。
2、Ⅵ管口表“伸出長度”一欄中，罐體接管伸出長度以內壁為基準，夾套以外壁為基準。
3、件14 Ⅰ型傳動裝置若選用填料密封，機架高度須增加30mm.
4.當容器內工作壓力為真空時，水壓試驗壓力:容器內為0.13MPa，夾套內為0.81(先校核罐體受外壓穩定性）
5.氣密性試驗按供需雙方協議進行,如采用填料密封，罐內不得使用易燃、易爆和高度危害性介質.
6.水壓試驗后，搪玻璃層需做高電壓試驗（CH類設備10Kv,WCH類設備3Kv).

技術 要求

1、制造技術要求按照GB150-98《鋼制壓力容器》的有關規定。
2、封頭拼接焊縫100% X-射線探傷，按照J(rèn)B4730-94
《壓力容器無損探傷》Ⅱ級合格。
3、封頭型式及尺寸參照J(rèn)B/T 4737-95《橢圓形封頭》的有關規定。

技術 要求

1、制造技術要求按照GB150-98《鋼制壓力容器》的有關規定。
2、筒體最大最小直徑差≤8.5mm。
3、A類焊縫長度≥20%且不小于250mmX-射線探傷，
按JB4730-94 Ⅲ級合格。
...
