一種7.35KW，傳動比為10的單級蝸輪蝸桿減速機（3張圖，蝸桿在下）
- 文件介紹：

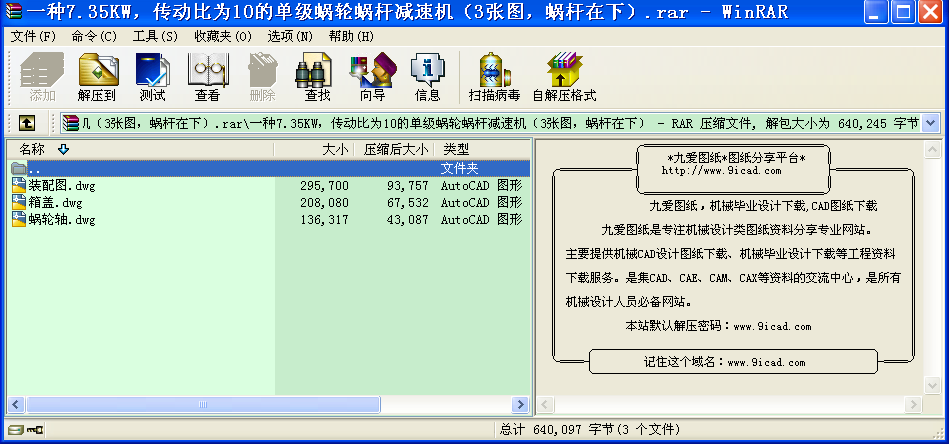

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.1. 裝配前箱體與其它鑄件不加工面應清洗干凈，除去毛邊毛刺，并浸涂防銹漆；
2. 零件在裝配前用煤油清洗，軸承用汽油清洗干凈，晾干后表面應涂油；
3. 嚙合側隙用鉛絲檢查，側隙值不得小于0.1mm；
4. 用涂色法檢查齒面接觸斑點，按齒高不得小于55%，按齒長不得小于50%；
5. 箱蓋與箱座的接觸面涂密封膠或水玻璃，不允許使用任何填料；
6. 裝配后進行空載試驗時，高速軸轉速為100r/min，正、反運轉一小時，運轉平穩，無撞擊聲，不漏油，負載實驗時，油池溫升不超過60度。
技術要求
1. 箱蓋鑄成后，應進行清砂，并進行時效處理；
2. 箱蓋和箱座合箱后，邊緣應平齊，相互錯位每邊不大于1mm；
3. 應仔細檢查箱蓋和箱座剖分面的密合性，用0.05mm塞尺塞入深度不大于剖分面的三分之一，用涂色法檢查接觸面積達到每平方厘米不少于一個斑點；
4. 箱蓋和箱體合箱后，先打上定位銷，聯接后再進行鏜孔；
5. 軸承孔中心線與剖分面不重合度應小于0.15mm；
6. 未注明的鑄造圓角半徑5-10mm。
技術要求
1. 調質處理，硬度為217-225HBS；
2. 未注明的圓角半徑為1.6mm
3. 未注明的倒角為1.5*45°
...
