TH250斗提機全套圖

文件大小： 1.82 MB
下載次數：
文件評級：
更新時間：2014-09-02
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

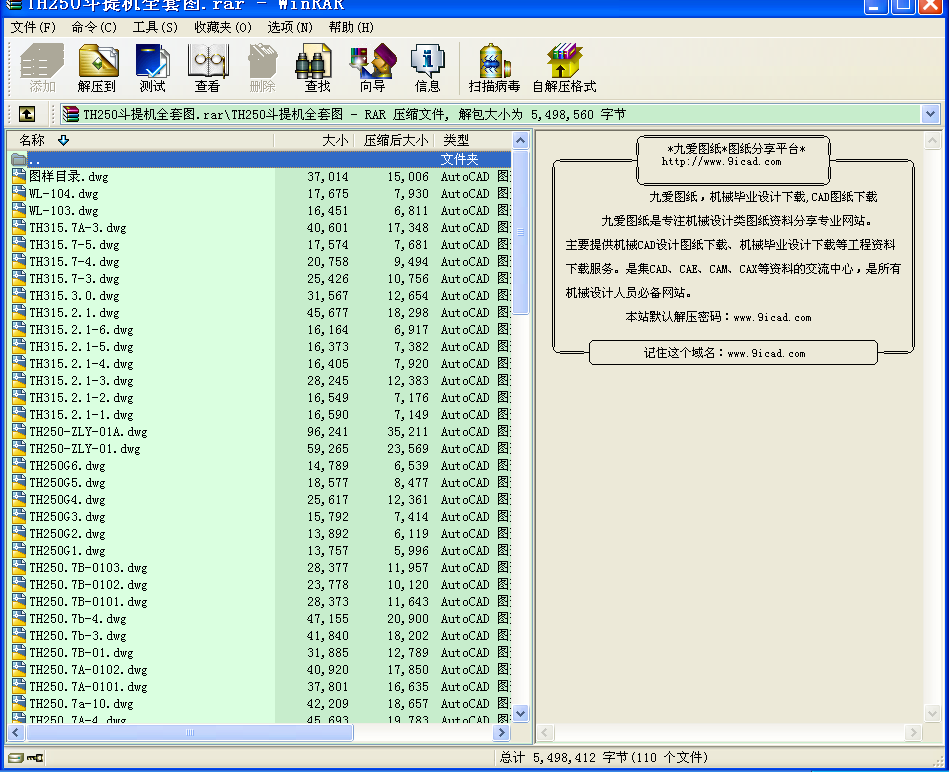

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1.輸送量大,相同斗寬的TH型與HL型相比輸量增大近一倍.
2.采用組裝式鏈輪,由輪體,輪緣用高強度螺栓聯接而成,在鏈輪磨損到一定程度后,可擰下螺栓,拆換輪緣更換方便,且節省材料,降低了維修費用.
3.下部采用了重錘杠桿式張緊裝置,即可實現自動張緊,一次安裝后不需調整,又可保持恒定的張緊力,從而保證機器正常運轉,避免了打滑或脫鏈.
4.傳動裝置有兩種型式,分別配有ZJ型減速器和JZO型減速器,ZJ型軸裝減速器直接套裝在主軸軸頭上,省去了傳動平臺,聯軸器等,使結構緊湊,重量輕,而且其內部帶有異型輥逆止器,逆止可靠,該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力.
5.牽引件為低合金高強度圓環鏈,經熱處理后,具有很高的抗拉強度和耐磨性,使用壽命長.
6.本機備有二種料斗,ZH型(中深斗)SH型(深斗).
7.其它內容參見TH型斗式提升機選用說明書.
8.張緊裝置亦可采用杠桿配重箱式,便于用戶在實際使用中根據具體情況調整張緊力.
9.代號尺寸詳見說明書.
10.每兩節中間節各設置二只檢修門,正面?zhèn)让娓饕恢?
(1)配JZQ型減速器傳動裝置,技術規范見選用說明書表2.
配ZJ型減速器傳動裝置,技術規范見選用說明書續表2.
(2)中部機殼每隔8米左右安裝一組擋板.
(3)該提升機表面涂漆顏色由用戶自定.
(4)根據用戶特殊要求,本機可配硬齒面減速器,如ZLY系列,進出料口也可根據用戶要求制作. ...
