MSR500埋刮板輸送機
- 文件介紹：

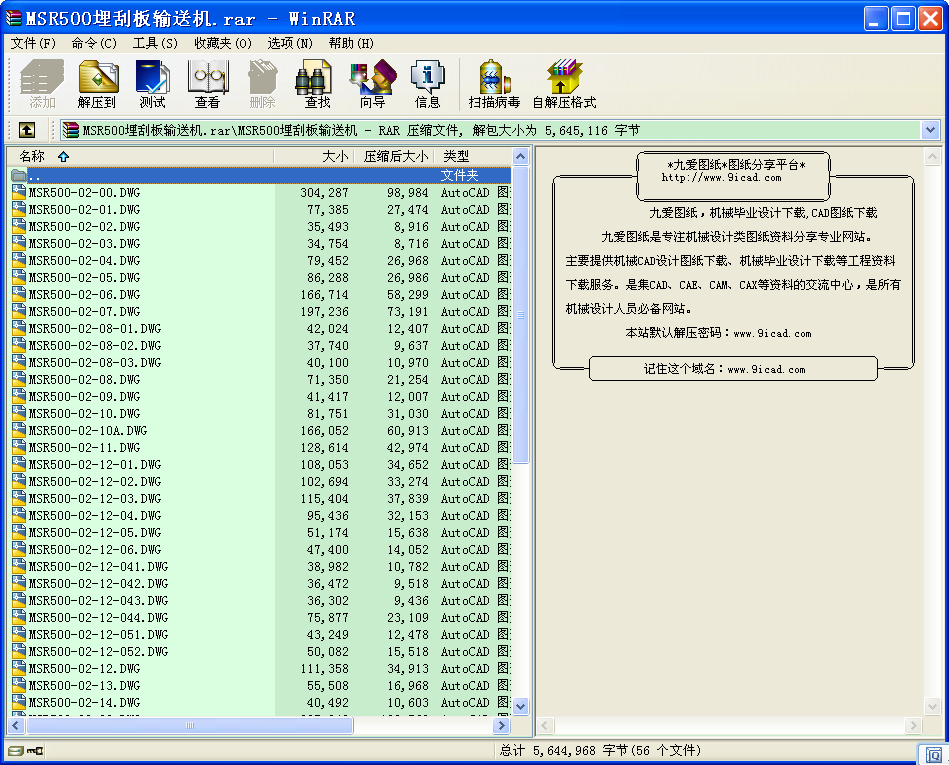

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.鏈輪裝配后,在鍵上配打一沉孔,然后用方頭圓柱端緊定螺釘及螺母鎖緊.
2."鋸斷法蘭":事先把扁鋼法蘭沿密封板兩邊鋸成三段,待主軸裝進后,分別把上下兩段與側板焊接,中間段與密縫板焊接
3.安裝后,鏈輪.托輪及導軌中心線應和機 殼對中.其軸向偏移值和徑向歪斜值均不得大于2mm.鏈輪和托輪應轉動靈活.
4.裝配后.在件 上標出設計要求的轉向.
5.軸承座應充滿黃油.
6.外露非運動表面涂防銹漆和色漆各一層.
注:本圖為(左裝)動力視圖.(右裝)動力視圖結構與左裝對稱.
技術要求
1.殼體兩端法蘭面的平面度為1.5mm
2.殼體兩端法蘭面與機殼對稱平面的垂直度為2mm
3.殼體側板表面任意1m長范圍內的平面度為2mm且只允許向外凸起.
4.托輪應和機殼對中,其中心線偏差不得大于2mm
5.內外表面涂防銹漆一道,表面在涂色漆一道.
技術要求
1. 鑄件按GB5676-85驗收,其中熱處理按 正火+回火狀態驗收.
2. 齒槽表面淬火 HRC45-50, 深 1.4-2.2mm.
3. 未注圓角 R5. 未注倒角 2X45°.
4. 軸孔及鍵槽表面涂黃油,非加工表面涂紅漆, 其余涂黑漆. ...
MSR500埋刮板輸送機_下載(rar格式) 機械圖紙
