刮泥機總圖

文件大小： 1.11 MB
下載次數：
文件評級：
更新時間：2014-08-30
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

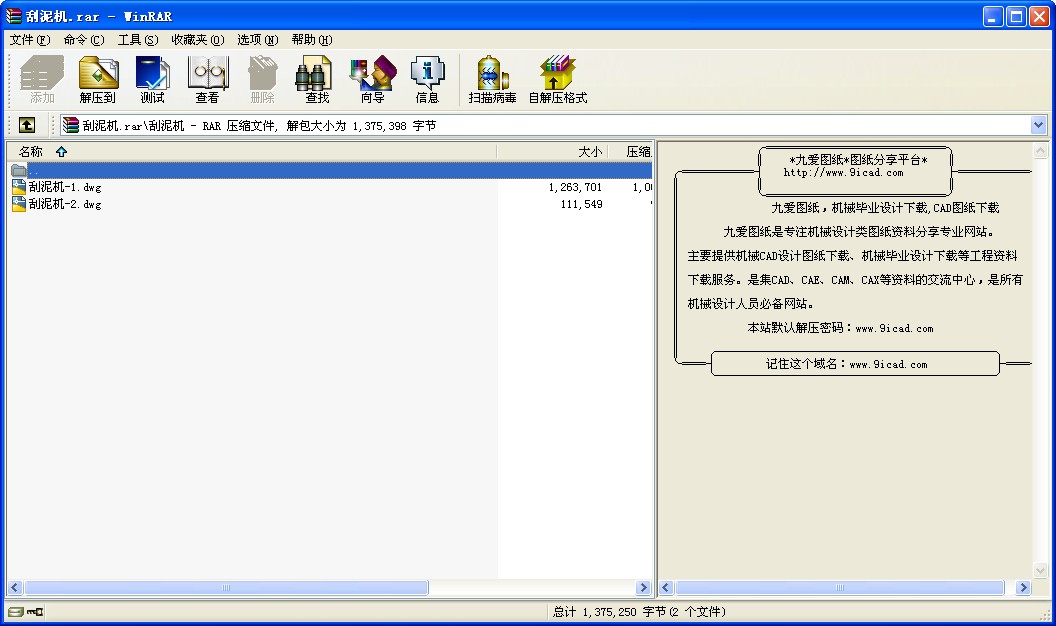

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

刮泥機總圖
GZG周邊傳動刮泥機，是一種排泥設備。用于城市污水處理廠、自來水廠以及工業廢水處理中直徑較大的圓形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
組成部分：刮泥機由驅動裝置、工作橋、主刮泥裝置、輔助刮泥裝置、中心轉盤、撇渣裝置、溢流堰板和擋渣板、集電裝置等組成。對于中心進水周邊出水沉淀池，一般還需設置導流筒。用于為達到最佳沉淀排泥效果，本公司配有各型號的完整的沉淀池結構圖以供參考。
分類：刮泥機主要有周邊傳動刮泥機、中心傳動濃縮刮泥機。中心傳動濃縮刮泥機主要由溢流裝置、大梁及攔桿、進口管、傳動裝置、電器箱、穩流筒、主軸、浮渣耙板、刮集裝置、水下軸承、小刮刀、渣斗、浮渣耙板等組成。中心傳動濃縮刮泥機能進一步分離濃縮池污泥中的自由水分，以減少污泥的體積，提高污泥濃度，將濃縮后污泥排除池外。
1刮泥機的用途
刮泥機主要用于城市污水處理廠、自來水廠以及工業廢水處理中直徑較大的圓形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
2刮泥機的結構
編輯

刮泥機由驅動裝置、工作橋、主刮泥裝置、輔助刮泥裝置、中心轉盤、撇渣裝置、溢流堰板和擋渣板、集電裝置等組成。對于中心進水周邊出水沉淀池，一般還需設置導流筒。用于為達到最佳沉淀排泥效果，本公司配有各型號的完整的沉淀池結構圖以供參考。
3工作原理
驅動裝置帶動刮泥機繞沉淀池中心旋轉，原水經沉淀池沉淀后，上清液從溢流堰板排出，沉淀于池底的污泥，在對數螺旋曲線形刮板的推動下，緩慢地沿池底流向中央集泥槽內，通過排泥管排出。同時池面浮渣集中到浮渣刮板和浮渣擋板之間的區域，當工作橋經過浮在池面的浮渣排出筒時，浮渣排出筒被壓到液面下，浮渣通過排出筒排出池外。
4刮泥機的特點

1、刮泥板采用對數螺旋曲線形式，并采用膠輪支撐沿池底行走，刮泥效果好，對池底的要求較低，
適應性好；
2、除主刮泥裝置外，還安裝有獨特的輔助刮泥裝置，使半橋刮泥機能起到全橋刮泥機的效果；
3、工作橋采用桁架結構，橋面鋪設鋼格板，強度高，重量輕，能耗��；
4、驅動行走輪為實心橡膠輪，不需軌道，結構簡單，安裝方便；
5、水下部件均采用不銹鋼材料，水上部件采用碳鋼并熱浸鍍鋅，耐腐蝕性好，使用壽命長。 ...
