630系列電除塵灰斗及保溫

文件大小： 945.81 KB
下載次數：
文件評級：
更新時間：2014-08-29
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

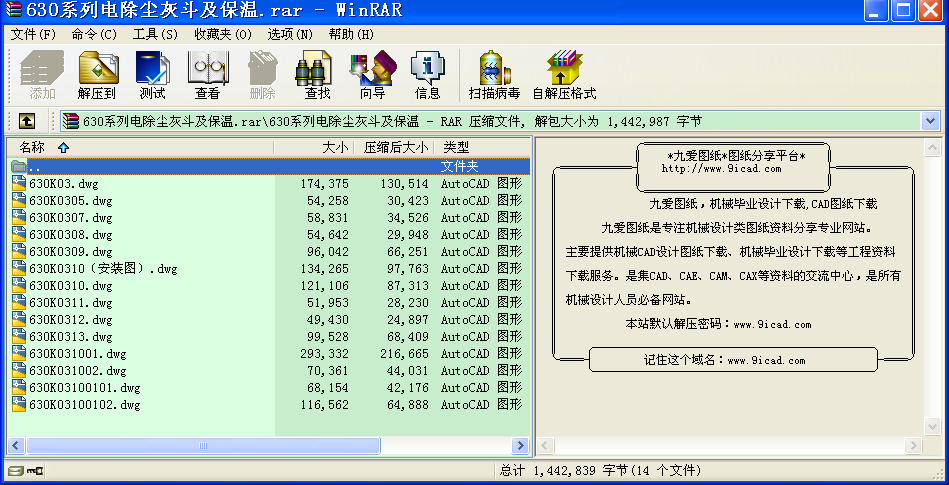

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

注：1、成型后進行0.6MPa耐壓及氣密實驗。
2、每灰斗設計耗汽量為60~80kg/h，每臺電除塵器總設計耗汽量為720~960Kg/h。
3、件1、2采用標準GB8162-87。
4、B、C放大處的角度在廠內制作。
5、各加熱管在現場組裝完成后進行0.4~0.6MPa耐壓及氣密性實驗，驗收合格后方可進行保溫層安裝。

注：
1、各灰斗片單發，現場各段組焊成整體，焊縫保證氣密性。
2、件22現場焊接在帶人孔門的灰斗壁上，人孔門的上方，間距400mm，可適當調整。
3、現場在件9灰斗壁上按圖示開孔安裝料位計。
4、支撐（一）間距800、支撐（二）（三）間距900mm，可適當?shù)蛘⒁鈨苫叶分g的支撐位置錯開。
5、圖中所給角鋼尺寸為總長，制作時以實際下料為準。
6、件20現場割制后與件21及灰斗壁板連續焊接，焊角高度5mm。
7、角鋼與壁板之間采用交錯斷續焊100（100），焊角高度5mm，角鋼與角鋼的接頭處采用連續焊。
8、其余未注明焊縫（包括現場焊縫），全部采用雙側連續焊，焊角高度不小于最小板厚。
9、制作時先將蒸汽加熱管緊貼壁板放置，然后再焊接角鋼，加熱管與角鋼相交處視具體情況將角鋼割制缺口。
10、件9與件15壁厚6mm，不允許負公差。
11、件23、件24、件25用于現場與振動電機底座連接。
12、件18廠內制作根據實際缺口割制，制作時以實際下料為準。
13、支撐（二）與壁板上的豎筋及槽鋼40a現場焊接。

注：1.各件連接處均采用連續焊，焊角高≥5mm.
2.件1件2和件6組焊后，調平直，再配鉆打孔。
3.組裝后，保證平直。 ...
