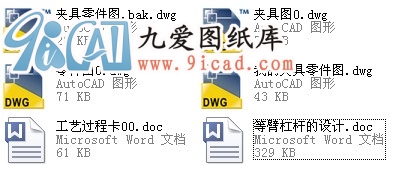

等臂杠桿的設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、（一）零件的作用
題目給出的零件是杠桿。它的主要的作用是用來支承、固定的。要求零件的配合是符合要求。
(二)零件的工藝分析
杠桿的Φ25+0.052mm孔的軸線合兩個端面有著垂直度的要求。現分述如下：
本夾具用于在立式鉆床上，加工Φ8(H7)孔。工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸臺分別在臺階定位銷7、支承釘11上實現完全定位。鉆Φ8（H7）mm孔時工件為懸臂，為防止工件加工時變形，采用了螺旋輔助支承2，當輔助支承2與工件接觸后，用螺母1鎖緊。要加工的主要工序包括：粗精銑寬度為Φ40mm的上下平臺、鉆Φ10(H7)孔、鉆2×Ф8+0.015的小孔 、粗精銑Φ30凸臺的上下表面。加工要求有：Φ40mm的平臺的表面粗糙度各為Ra6.3um（上平臺）、Ra3.2（下平臺）、Φ10(H7)孔為Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都為Ra1.6um。2×Φ8（H7）孔有平行度分別為0.1um（A）、0.15um(A)。Φ10(H7)孔的平行度為0.1um（A）。杠桿有過渡圓角為R5，則其他的過渡圓角則為R3。其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)鋼球檢查。 ...
等臂杠桿的設計.rar_下載(rar格式) 機械圖紙
