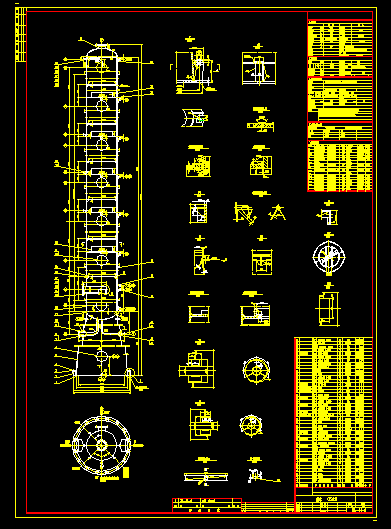

預分塔 T301

文件大小： 220.29 KB
下載次數：
文件評級：
更新時間：2014-08-22
發 布人： 2331673406

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.設備的施工和驗收應符合<<工程建設標準強制性條文>>中(石油和化工建設工程部分)的相關規定.
2.本設備的焊接要求及焊接材料的選擇應符合JB/T4709-2000的規定,除注明外,碳鋼部分手工焊條應選用低氫堿性焊條.
3.受壓元件用Q345R,00Cr17Ni14Mo2鋼板應分別符合GB713-2008"鍋爐和壓力容器用鋼板"和GB/T4237-2007"不銹鋼熱軋鋼板和鋼帶"的要求.
4.本設備所用鍛件16Mn,00Cr17Ni14Mo2應分別符合JB4726,JB4728標準中II級鍛件的要求.鍛件不得拼制焊接.
5.本設備原則上整體出廠,如因運輸原因需要分段在現場組裝,則應符合分段數最少和分段位置合理的原則.并應符合HG20652-1998第6.6條要求.
6.塔體環焊縫布置應錯開內件支撐環.
7.上下封頭(件4,20)的制造,檢驗及驗收參照JB/T4746-2002的有關規定,并保證封頭的最小成型厚度滿足本圖要求.
8.筒體直線度公差為:任意3000mm長圓筒段,偏差不得大于3mm,總直線度偏差不大于18.7mm.塔體安裝垂直度公差為30mm.
9.除注明外,管法蘭螺栓孔應跨設備中心線或其平行線.
10.裙座螺栓孔中心圓直徑以及相鄰兩螺栓孔之間的弦長極限偏差為2mm.
11.現場液位計接管法蘭的密封面應在同一垂直面上,其垂直度允查應小于1mm;通過兩接管法蘭中心的垂直線間距允差應小于1.5mm;兩接管中心距允差為±1.5mm.
12.所有對接焊接接頭以及接管與筒體或封頭的焊接接頭均采用全焊透結構,除注明外,接管(包括人孔)與殼體焊接后應與殼體內表面齊平,接管內側打磨成圓角.
13.本設備碳鋼部分應進行焊后熱處理.與殼體相焊的所有構件的預焊件需在熱處理前與設備焊接.熱處理后不得施焊.
14.本設備應按JB4744-2000制備產品焊接試板.

...
