138平方米螺旋板換熱器
  • 該文件為dwg格式
  • 文件大小: 235.36 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-22
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

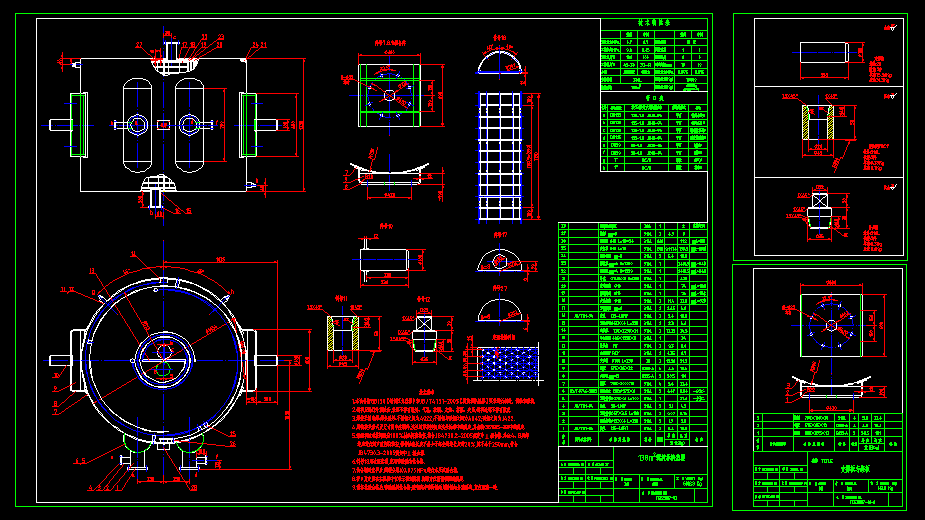

  • 138平方米螺旋板換熱器
  • 技術要求
    1.本設備按GB150《鋼制壓力容器》和JB/T4751-2003《螺旋板換熱器》要求進行制造、試驗和驗收.
    2.鋼板應進行外觀檢查,表面不得有裂紋、氣孔、拉裂、夾渣、拆痕、夾層,鋼板邊緣不得有重皮.
    3.焊接采用電焊:焊條型號:不銹鋼之間為A022;不銹鋼與碳鋼之間為A042;碳鋼之間為J422.
    4.焊接接頭形式及尺寸圖中注明外,法蘭的焊接按相應法蘭標準中的規定,其余按GB985-88中的規定.
    5.螺旋板的對接焊縫應100%射線探傷檢查,符合JB4730.2-2005規定中Ⅱ級合格.其余A、B類焊
    縫應進行超聲波探傷檢查,探傷檢查長度不得少于每條焊縫長度的20%,且不小于250mm,符合
    JB4730.3-2005規定中Ⅱ級合格.
    6.件號18周邊磨光滑,完后需酸洗純化合格.
    7.設備制造完畢后,兩程分別以0.875MPa進行水壓試驗合格.
    8.管口及支座在主視圖中僅表示相對標高.實際方位按俯視圖的規定.
    9.設備檢驗合格后.需酸洗鈍化合格;碳鋼部分需除銹后刷防銹紅丹漆兩遍,灰色面漆一遍.
    ...
