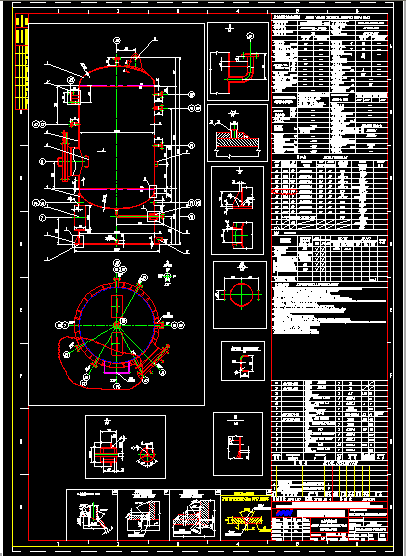

公用氣罐裝配圖 DN1400x3490
  • 該文件為dwg格式
  • 文件大小: 292.42 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-20
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 公用氣罐裝配圖 DN1400x3490
  • 技術要求
    1.本設備按GB150-1998《鋼制壓力容器》進行制造,試驗和驗收,并接受國家質量技術監督局頒布《壓力容器安全技術監察規程》的監督。
    2.焊接采用電弧焊,焊條牌號:不銹鋼之間采用A232,碳鋼之間用J422,不銹鋼與碳鋼之間用A302,不銹鋼之間的焊絲采用HOCr20Ni10Ti,碳鋼之間的焊絲采用H08A,焊接規程按JB/T4709-2000
    3.焊接接頭形式及尺寸除圖中注明外,其余按HG20583-1998中規定,角焊縫的焊腳高度按較薄板的厚度,法蘭的焊接按相應法蘭標準中的規定。
    4.容器上的受壓元件A、B類焊接接頭應進行X射線無損檢測,檢測長度不得少于各條焊接接頭長度的20%,且不小于250mm,射線檢測符合JB/T4730.2-2005AB級規定,Ⅲ級為合格。
    5.設備制造完畢后,設備內以0,13MPa進行水壓試驗,夾套內以0.38MPa進行水壓試驗。水壓試驗用水的氯離子含量應不大于25mg/L,試驗合格后將水漬去除干凈。
    6.所有可動部件運行必須靈活。
    7.管口支座、氣缸方位見管口支座方位圖。
    8.壓力容器涂敷與運輸包裝按JB/T4711-2003規定執行。 ...
