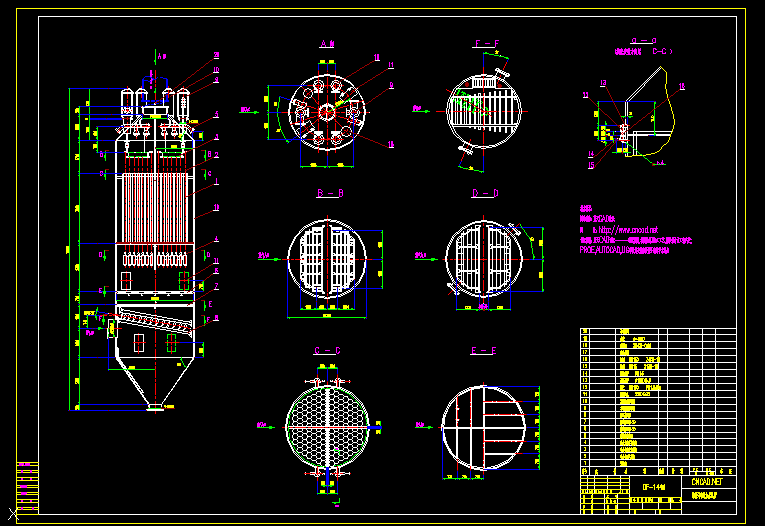

DF144型蜂窩式電除塵器總圖

文件大小： 156.94 KB
下載次數：
文件評級：
更新時間：2014-08-19
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

電除塵器是火力發電廠必備的配套設備，它的功能是將燃灶或燃油鍋爐排放煙氣中的顆粒煙塵加以清除，從而大幅度降低排入大氣層中的煙塵量，這是改善環境污染，提高空氣質量的重要環保設備。它的工作原理是煙氣通過電除塵器主體結構前的煙道時，使其煙塵帶正電荷，然后煙氣進入設置多層陰極板的電除塵器通道。由于帶正電荷煙塵與陰極電板的相互吸附作用，使煙氣中的顆粒煙塵吸附在陰極上，定時打擊陰極板，使具有一定厚度的煙塵在自重和振動的雙重作用下跌落在電除塵器結構下方的灰斗中，從而達到清除煙氣中的煙塵的目的。由于火電廠一般機組功率較大，如60萬千瓦機組，每小時燃煤量達180T左右，其煙塵量可想而知。因此對應的電除塵器結構也較為龐大。一般火電廠使用的電除塵器主體結構橫截面尺寸約為25~40×10～15m，如果在加上6米的灰斗高度，以及煙質運輸空間高度，整個電除塵器高度均在35米以上，對于這樣的龐大的鋼結構主體，不僅需要考慮自主、煙塵荷載、風荷載，地震荷載作用下的靜、動力分析。同時，還須考慮結構的穩定性。
電除塵器的主體結構是鋼結構，全部由型鋼焊接而成（如圖10—所示），外表面覆蓋蒙皮（薄鋼板）和保溫材料，為了設計制造和安裝的方便。結構設計采用分層形式，每片由框架式的若干根主梁組成，片與片之間由大梁連接。為了安裝蒙皮和保溫層需要，主梁之間加焊次梁，對于如此龐大結構，如何均按實物連接，其工作量與單元數將十分龐大。按工程實際設計要求和電除塵器主體結構設計，主要考察結構強度、結構穩定性及懸掛陰極板主梁的最大位移量。對于局部區域主要考察陰極板與主梁連接處在長期承受周期性打擊下的疲勞損傷；陰極板上煙塵脫落的最佳頻率選擇；風載作用下結構表面蒙皮（薄板）與主、次梁連接以及它們之間剛度的最佳選擇等等。另外電除塵器的控制器也是其重要的組成部份，常用的是：ALSTOM EPIC III等。控制除塵器的主要功能是調節電場的運行，控制對粉塵的荷電。智能化的控制器如ALSTOM的EPIC III可進一步提高除塵器的節能及減排效率。 ...
