位置:首頁 > 機械圖紙

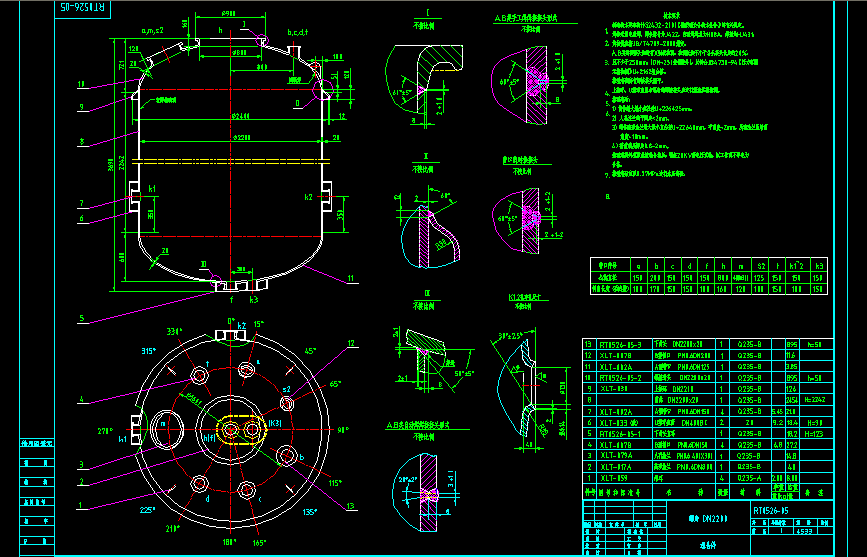

罐身 DN2200
  • 該文件為dwg格式
  • 文件大小: 114.32 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-19
  • 發 布 人: 482923078
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 罐身 DN2200
  • 技術要求
    制造技術要求按HG2432-2001《搪玻璃設備技術條件》的有關規定。
    焊接采用電弧焊,焊條牌號為J422,自動焊焊絲為H08A,焊劑為HJ431;
    焊接規程按JB/T4709-2000規定。
    A,B類焊接接頭應進行X射線檢測,檢測長度不小于各條接頭長度的20%,
    且不少于250mm,(DN<250接管除外),以符合JB4730-94《壓力容器
    無損檢測》U+2162級合格。
    搪玻璃側所有焊接接頭磨平。
    上接環、U型環直管與罐身的焊接接頭應進行煤油滲漏檢測。
    搪玻璃后:
    1)筒體最大最小直徑差U+226425mm。
    2) 人孔法蘭的平面度<2mm。
    3)罐體高頸法蘭最大最小直徑差U+22648mm,平面度<2mm,所有法蘭壓緊面
    寬度>10mm。
    4)搪玻璃層厚度0.8-2mm。
    搪玻璃層外觀質量檢驗合格后,需經20KV高電壓試驗,以工作面不導電為
    合格。
    搪玻璃后應以0.27MPa進行水壓試驗。
    ...
