發電機組機房布置示意圖
  • 該文件為dwg格式
  • 文件大小: 489.06 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-18
  • 發 布 人: 2303143778
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

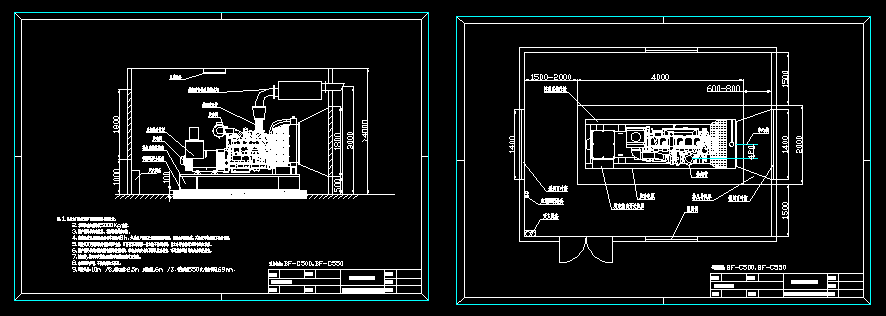

  • 發電機組機房布置示意圖
  • 注:1.機房大門位置用戶可根據需要自定位置。
    2.機組基礎應能承載5000Kg重量。
    3.用戶需要考慮電纜溝、排污溝等具體項目。
    4.底座油箱滿足機組持續功率運轉約8h,如果用戶需要更長時間連續運轉,需要加日用油箱,其位置可根據施工現場自定。
    5.進排風百頁窗應該具有防雨雪功能,百頁窗靠近機房一側加裝不銹鋼濾網,防止外界雜物通過百葉進入機房。
    6.用戶需要考慮到排煙消音器的吊裝問題,若機房高度太高不易從屋頂吊裝,可考慮在適當的高度加橫梁吊裝。
    7.排煙管,導風罩安裝根據現場實際情況確定后安裝。
    8.本圖僅供參考,不做具體施工使用。
    9.進排風量:10m /S,排風面積>2.5m ;排煙量1.6m /S,排煙面積550度,排煙管徑169mm。
    ...
