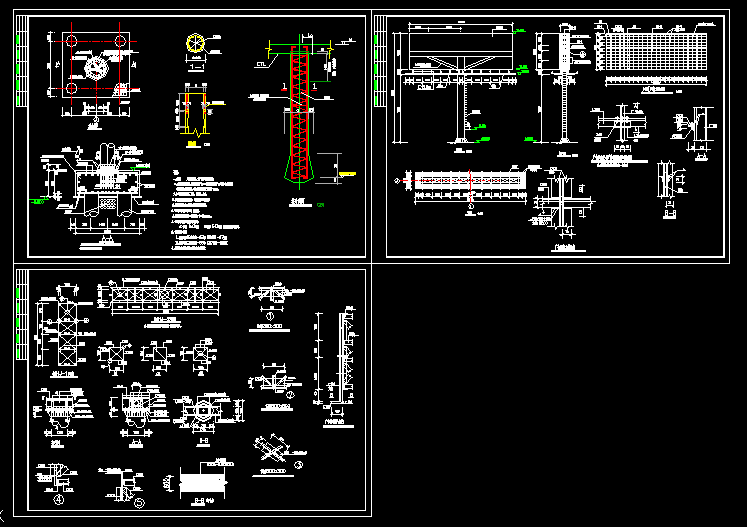

大型鋼結構廣告牌結構
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
一、本圖受 廣告公司委托，對T型牌進行結構設計。
二、本圖因無地勘報告，設計暫按QPk=3000KPa進行。樁孔開挖后，根據實際情況再作調整，樁入巖深度不少于500mm。
三、本工程混凝土均為C20，鋼筋為I、II級。
四、圖中所有螺栓為安裝螺栓，構件安裝后再進行焊接。
五、鋼結構制件和加工安裝前應預先按圖放樣下料。
六、鋼結構油漆為防銹漆兩道，顏色待定。
七、鋼結構焊縫未注明者一律滿焊，hf=8mm。
八、鋼結構主要構件連接件等材料選用：
a）型鋼 b）3號鋼 c）焊條 E43系列 所有型鋼均刷紅丹兩道。
九、制做安裝參考規范
1、焊接應符合GB980-67和 GB981-67規定
2、螺栓應符合GB699-65和 GB700-65規定
十、未盡事宜按有關鋼結構及鋼筋混凝土規范執行。 ...
大型鋼結構廣告牌結構_下載(dwg格式) 機械圖紙
