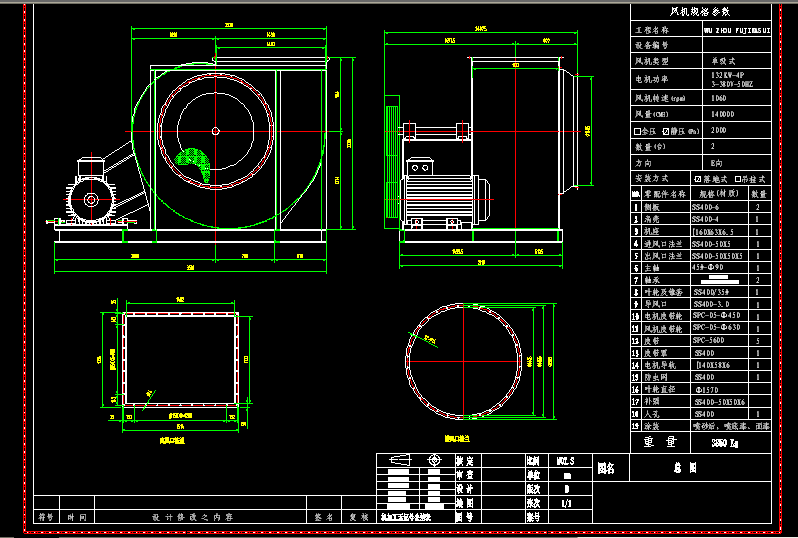

單吸式風機標準圖例 1060rpm
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 風機是依靠輸入的機械能，提高氣體壓力并排送氣體的機械，它是一種從動的流體機械。
風機廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻；鍋爐和工業爐窯的通風和引風；空氣調節設備和家用電器設備中的冷卻和通風；谷物的烘干和選送；風洞風源和氣墊船的充氣和推進等。 風機的工作原理與透平壓縮機基本相同，只是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
調試
風機允許全壓起動或降壓起動，但應注意，全壓起動時的電流約為5~7倍的額定電流，降壓起動轉距與電流平方成正比，當電網容量不足時，應采用降壓起動。（當功率大于11KW時，宜采用降壓起動。）風機在試車時，應認真閱讀產品說明書，檢查接線方法是否同接線圖相符；應認真檢查供給風機電源的工作電壓是否符合要求，電源是否缺相或同相位，所配電器元件的容量是否符合要求。
試車時人數不少于兩人，一人控制電源，一人觀察風機運轉情況，發現異常現象立即停機檢查；首先檢查旋轉方向是否正確；風機開始運轉后，應立即檢查運轉電流是否平衡、電流是否超過額定電流；若不有正常現象，應停機檢查。運轉五分鐘后，停機檢查風機是否有異常現象，確認無異常現象再開機運轉。
雙速風機試車時，應先起動低速，并檢查旋轉方向是否正確；起動高速成時必須待風機靜止后再起動，以防高速反向旋轉，引起開關跳閘及電機受損。
風機達到正常轉速時，應檢測風機輸入電流是否正常，風機的運行電流不能超過其額定電流。若運行電流超過其額定電流，應檢查供給風機的電壓是否正常。
風機所需電機功率是指在一定工況下，對離心風機和風機箱，進風口全開時所需功率較大。若進風口全開進行運轉，則電機有損壞的可能。風機試車時最好將風機進口或出口管路上的閥門關閉，運轉后將閥門漸漸開啟，達到所需工況為止，并注意風機的運轉電流是否超過額定電流。 ...
