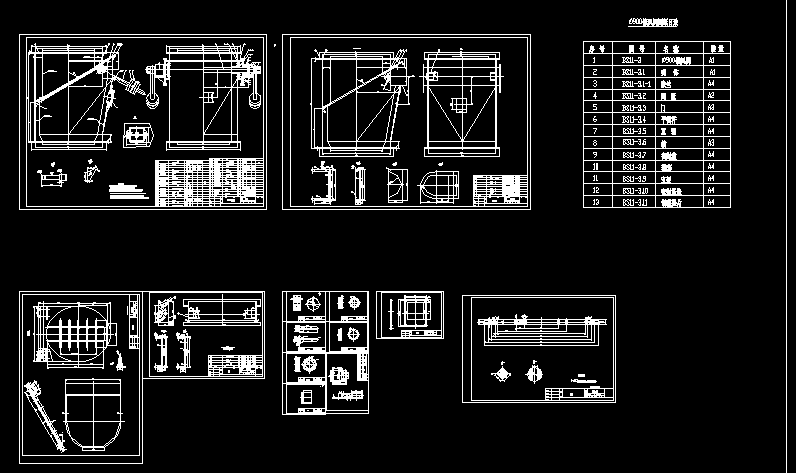

φ900鎖風翻版閥套圖

文件大小： 423.03 KB
下載次數：
文件評級：
更新時間：2014-08-11
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

φ900鎖風翻版閥套圖
通用名稱
重錘翻板閥全名為雙層重錘翻板閥，又稱重錘式翻板鎖氣閥，雙層鎖風閥，雙層均流卸灰閥，雙層重錘卸料閥，雙層重錘鎖風翻板閥，雙層重錘翻板卸灰閥。
產品介紹
雙層重錘翻板閥[1] 既能卸料又能鎖風，是一種利用物料的自重進行自動卸灰裝置，采用錐型灰倉，帶斜角的密封面，卸灰徹底、無磨損、無其它傳動結構，可廣泛適用于冶金、化工、電力、輕工、建材、建筑、礦山、水泥、糧食、食品、工業、工程等行業，作為各類環保除塵設備的灰斗卸料裝置及各種磨機、烘干機、除塵器灰斗料倉等設備的給卸料裝置，防止野風吹入,所以又稱雙層鎖風閥。
結構特點
雙層重錘翻板閥[1] 采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩可靠。雙層重錘翻板卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥，所存在的“體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業生產流程中無法進人自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品。
工作原理
雙層重錘翻板閥[2] 采用機械傳動，傳動平穩，無沖擊，無故障，更換備件少，使用可靠。該閥分為上下兩層，工作時先由機械傳動開啟上閥，靠平衡配重自行關閉上閥，接著由機械傳動開啟下閥，靠平衡配重關閉下閥，這樣完成一次卸灰周期。
重錘翻板閥的用途
雙層重錘翻板閥[3] 的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。雙層均流卸灰閥是冶金、有色、環保，礦產，工業除塵設備中的理想卸灰閥。
...
