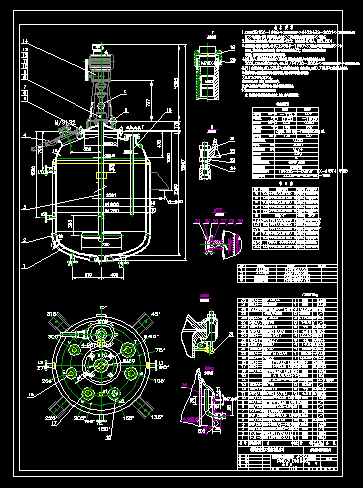

搪玻璃閉式攪拌容器 3000L PN0.3 DN1600
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
-
技術要求
1.本設備按GB150-1998<<鋼制壓力容器>>和HG2432-2001<<搪玻璃設備技術條件>>進行設計,制造,檢驗和驗收,并接受<<壓力容器安全技術監察規程>>的監督.
2.焊接采用手工焊或自動焊,手工焊焊條型號J422;自動焊焊絲H08A,焊劑SJ301.
3.焊接接頭型式除圖中注明外,按HG20583-1997<<鋼制化工容器結構設計規定>>中的規定,對焊接接頭為全焊透結構;接管與殼體的焊接為G2;角焊縫的焊角尺寸按較薄板的厚度;法蘭的焊接按相應法蘭標準中的規定.
4.容器上的A,B類焊接接頭應進行X射線探傷,其檢測長度不得少于各條焊接接頭長度的20%,且不小于250mm,符合JB/T4730-2005<<承壓設備無損檢測>>規定中Ⅲ級合格.
5.(1)罐身搪玻璃后,以0.38MPa作內筒水壓試驗;夾套組裝后,再以0.75MPa作夾套水壓試驗.
6.設備總裝后,攪拌傳動裝置以水代料試運轉,不得有不正常的躁音及震動.
7.0.8°2.0mm,20KV,.
8.攪拌旋轉方向:單向(俯視圖順時針).
9.管口及支座方位以俯視圖為準,軸向位置以主視圖為準.
10.設備外表面涂防銹漆及面漆各兩遍. ...
