PE-750顎式破碎機全套加工圖紙

文件大小： 1.53 MB
下載次數：
文件評級：
更新時間：2016-03-06
發布人：馬上有錢

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 50 積分

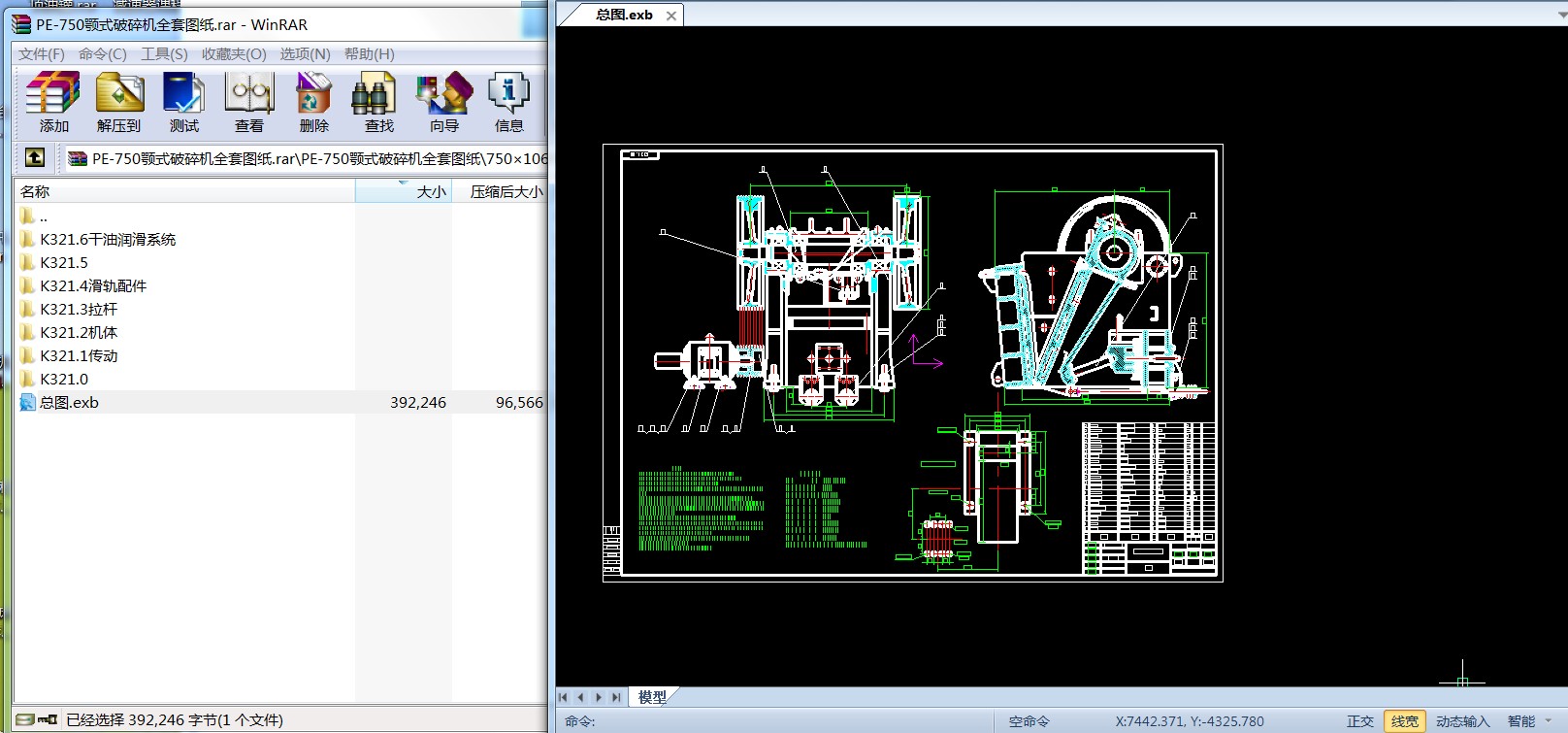

PE-750顎式破碎機全套圖紙.rar
主要技術參數
1、規格： 750×1060mm
2、最大給料粒度： 630mm
3、排料口調整范圍：80-200mm
4、生產能力： 90-260t/h
5、電機型號： YR280M-6
6、電機功率： 90KW
7、電機轉數： 972r/min
8、偏心軸轉數： 250r/min
9、設備重量： 24000kg
10、外形尺寸（長×寬×高）3000×2466×2592
技術要求
1、在小皮帶輪與電動機裝配前，在電動機中心孔配打M13-7H螺孔，螺紋深度20mm
2、動顎齒板裝配后應對正動顎中心，固定齒板裝配應使齒槽中心線對正動顎齒頂中心線。
3、各齒板及側護板裝配后的接觸面應結合嚴密，局部最大縫隙≦2mm
4、拉桿彈簧機構中的彈簧壓縮調整的初調尺寸為20mm合理調整尺寸應滿足在空運轉中肘板不發生滑動及震動即可。
5、本機動顎軸承及計價軸承的潤滑應用甘油，軸承裝配后，軸承空腔中應允有1/3-1/2的潤滑脂。
6、裝配軸承及檢修應注意軸承側隙的調整，應保證動顎軸承外圈的壓蓋與軸承外圈的間隙為0-0.15mm，皮帶輪一端的機架軸承外圈與壓蓋的間隙為0-0.15mm。飛輪一端的機架軸承外圈與壓蓋的間隙為1-5mm，軸承內圈與相連的各件之間不得有間隙。
7、本機配用機械手動調整排料口尺寸的大小，調整定位后應將調整螺桿退出5-10mm
8、本機的電機與皮帶輪的裝配形式如圖所示，即由卸料口一端看電機為由裝，如用戶要求左裝，出卸料口一端看電機在對應左側，電機的地角螺栓也在對應左側，應在訂貨合同中注明，當用戶要求左裝時在本機裝配大皮帶輪與飛輪時應調換位置，對應機架的壓蓋也應調換位置。
9、本機集中各軸承干油集中潤滑，用戶使用在每班工作前都應根據實際情況注入少量的潤油脂。
10、肘板兩端的支承面不得加入任何潤滑油
11、基礎地角螺栓布置圖中V為垂直靜負載，動載荷按2.5v考慮 ...
