GFJ11高速分散機（套圖）CAD

文件大小： 265.88 KB
下載次數：
文件評級：
更新時間：2015-11-10
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

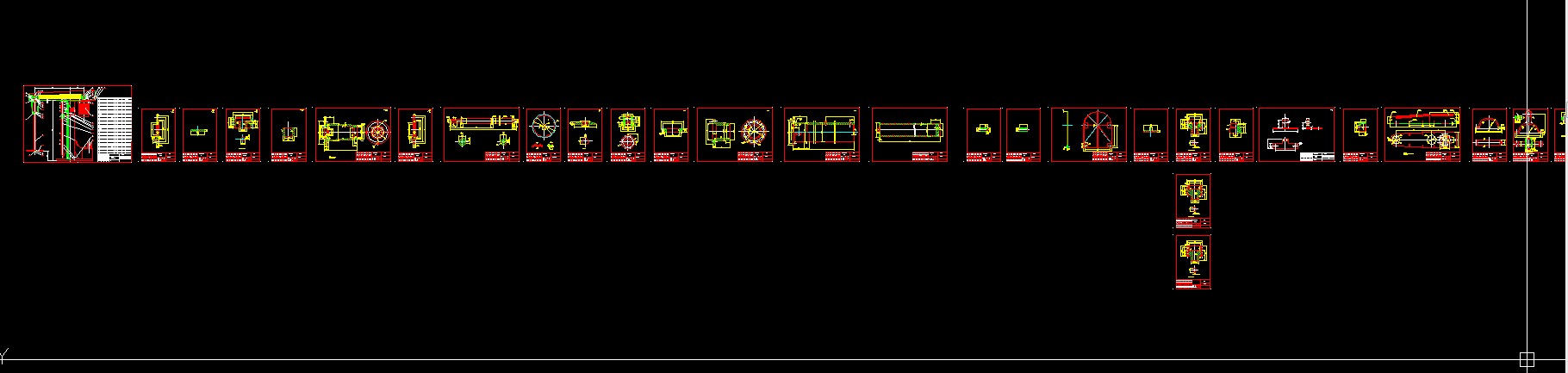

GFJ11高速分散機（套圖）
機械升降高速分散機機械升降高速分散機廣泛應用于涂料、固體進行攪拌分散、溶解的高效設備，廣泛應用涂料、油墨、顏料、膠粘劑等化工產品，該機由液壓系統、主傳動、攪拌系統、導向機構、電控箱五部分組成，各部分結構緊湊、合理。分散盤型式：平盤鋸齒式、三義槳式、碟式、其它形式。機械升降高速分散機主要特點：本機采用電磁調速、變頻調速和三速等各種規格、運轉穩定有力，適合各種粘度；液壓、機械兩種升降形式，升降旋轉自如，適應各種位置；普通及防爆配置，安全可靠，操作維護簡單；生產連續性強，對物料可進行快速分散和溶解，分散效果好，生產效率高，運轉平穩，安裝簡便。針對不同物料的粘度及處理量有不同的功率及型號。機械升降高速分散機技術參數：GFJ產品型號GFJ2.2GFJ4GFJ5.5GFJ7.5GFJ11GFJ15GFJ18.5GFJ22主電機功率Kw2.245.57.5111518.522葉輪轉速rpm80～1250分散盤直徑mm150～200200～250250～300300350350350～400攪拌軸最高行程mm1000安裝高度mm31003200外型尺寸mm1500×550×21002000×700×2200重量Kg60064071073083093010501070萊州隆和化工機械有限公司專業銷售高速升降分散機：液壓升降高速分散機、液壓雙軸攪拌機、液壓升降分散機、攪拌機、乳化機、涂料分散機、高速分散機、乳膠漆設備、高速分散機、調速分散機、小型分散機、升降式高速分散機、涂料成套設備GFJ系列機械升降高速分散機是對多種混合液體、固體進行攪拌分散、溶解的高效設備，機械升降高速分散機廣泛應用于涂料、顏料、油墨、膠粘劑等化工產品。該分散機由機械升降、攪拌系統、傳動、電器四部分組成。各部分結構緊湊，功能協調。機械升降分散機/涂料分散機/液壓升降分散機相關產品1.1kw高速升降分散機 2.2kw高速升降分散機 4kw高速升降分散機 5.5kw高速升降分散機 7.5kw高速升降分散機 11kw高速升降分散機 15kw高速升降分散機 18.5kw高速升降分散機 22kw高速升降分散機我司生產的液壓升降高速分散機以其穩定的性能，成熟的工藝深受廣大消費者的喜歡，也是使用較為廣泛的生產設備。適用于涂料、染料、顏料、油墨、造紙、膠粘劑等化工行業對液體及液--固相物料進行攪拌，溶解和分散。高速分散機有兩種安裝形式，一種為落地式，，適用于配合可移動的漆漿罐。另一種為平臺式，安裝在樓層或鋼平臺上。由于機頭可以升降并能旋轉，所以一臺高速分散機可配2~4個固定容器，輪流分散攪拌。二.高速分散機特點：攪拌、分散時空氣吸留極少，混合與調勻效果俱佳，用中或高速攪拌，分散可使物為迅速溶解，顆粒變小。電磁調速、變頻調速和三速等各種規格、運轉穩定有力，適合各種粘度。液壓或氣動升降，決無泄露，升降旋轉自如，適應各種位置。普通及防爆配置，安全可靠，操作維護簡單，適合各種物料。高速分散是針對不同粘度產品的溶解分散、混合均勻，通過分散盤的高速運轉，使物料與分散盤之間產生強烈的剪切撞擊與磨擦，達到迅速分散、溶解、均勻混合、乳化的功能。本設備結構緊湊，性能穩定，變頻調速精確能耗低，液壓升降穩定可靠，分散盤拆卸方便，清洗方便！三.技術參數：1. 驅動電機：交流電機（防爆）2. 電機功率： 1.5KW-55KW3. 驅動電源： 380V/60HZ4. 調速方式：變頻器調速5. 轉速范圍： 0-2880RPM6. 處理量： 10-3000L7. 接觸材質： SUS304/ SUS202/鍍鉻8. 支架材質： Q235-A9. 升降形式：液壓升降10.可配做皮帶抱緊裝置或氣動抱緊裝置概述　　也稱高攪機。該分散機適用于涂料、染料、油墨、顏料、化妝品、樹脂、膠粘劑、乳液、醫藥、石油、等領域的液體及液—粉相物料進行高速的攪拌、溶解和分散，速度可任意調節（0-1500轉/分）。特點　　高速分散機采用無級調速：有電磁調速、變頻調速（如用于水性涂料）及防爆變頻調速（如用于油性涂料）等多種形式。無級調速功能能充分滿足各工藝過程中不同的工藝要求，可以根據不同的工藝階段選擇不同的轉速。粉體不加助劑、對晶包完整性要求較高的物料不適用。工作原理　　高速分散機的鋸齒狀圓形分散盤在容器內高速分散完成固液分散、濕潤、解聚、穩定過程。①使?jié){液呈滾動環狀流，產生強旋渦，漿液表面粒子呈螺旋狀下降到渦流底部；②在分散盤邊緣2.5-5mm處形成湍流區，漿料及粒子受到強烈剪切及沖擊；③區域外形成上下兩個束流，漿料得到充分循環及翻動；④分散機的分散盤下方呈層流狀態，不同流速的漿料層互相擴散，起到分散作用。高速分散機具有液壓升降、360度回轉、無級調速等多種功能。可同時配置2-4只容器，液壓升降行程1000㎜、360度回轉功能能更好的滿足一機多用，能夠在很短的時間內從一個缸變換到另一個缸進行作業，極大的提高了工作效率，同時也降低了人工勞動強度。 ...
