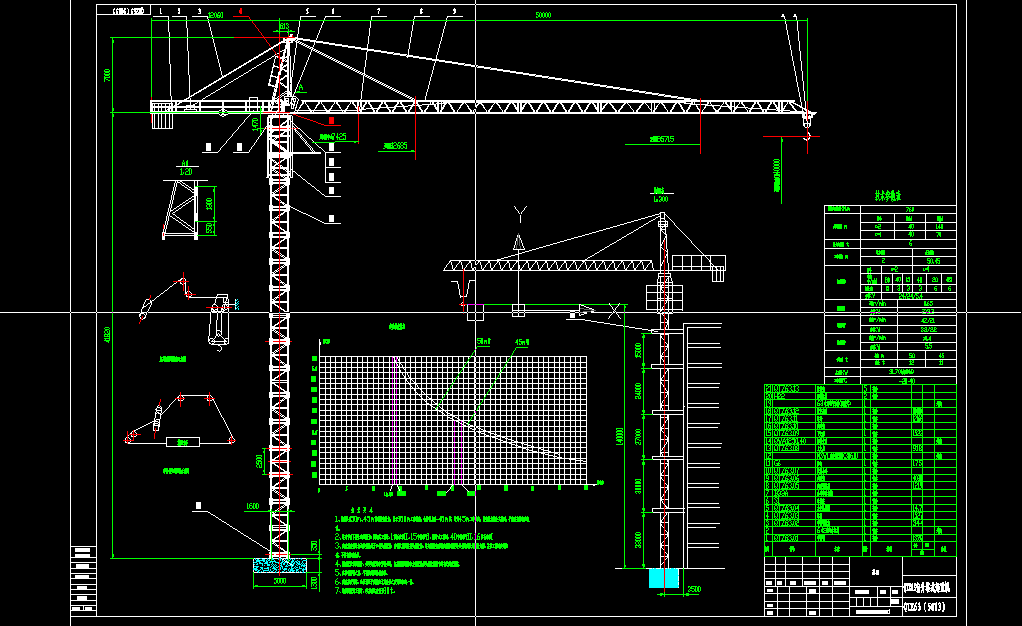

QTZ63塔吊總裝圖

文件大小： 383.19 KB
下載次數：
文件評級：
更新時間：2014-05-07
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

QTZ63塔吊又叫TC5610塔式起重機，是由山東省建筑科學院經過全面調究考察，結合我國建筑業的發展趨勢和建筑施隊伍的具體情況，依據國家標準第三次改型設計的新型塔式起重機。QTZ63塔式起重機為水平臂架、小車變幅、上回轉、自升固定式多用途的塔式起重機。
1、性能參數及技術指標國內領先，最大工作幅度56米，比國內現有同類產品要長6米。
2、該機為基礎固定、外墻附著，獨立起升高度40米，附著時為140米。
3、該機臂長56米，最大幅度56米，可以根據施工需要組成為臂長50米，最大幅度50米（去掉一塊1.9噸小配重，去掉起重臂第九節）和臂長44米，最大幅度44米（再去掉一塊2.2噸配重和起重臂第八節）。
4、該機工作速度高，調整性能好，工作平穩。起升機構采用三速電機通過換倍率可獲得多種速度及每分鐘小于5米的慢就位速度，實現了重載低速、輕載高速、安全可靠�；剞D(zhuǎn)機構采用繞線式電機、行星減速機、配置液力偶合器，可獲得0-0.6r/min回轉速度，承載能力高，起制動平穩，運行可靠。變幅機構采用雙速電機蝸桿蝸輪減速器傳動。安裝在起重臂的斜腹桿間，結構緊湊維修方便。
5、剛性雙拉桿懸掛著大幅度的起重臂。起重臂的上下主弦桿、
直斜腹桿，由根節至端節，規格逐漸減小，使起重臂斷面小、自重輕、剛性好、受力合理、外形美觀。
6、安全裝置齊全，各機構均設有制動器或停止器，可保證工作機構安全可靠，該機設有起升高度限制器、回轉限制器、變幅限制器、起重量限制器、起重力矩限制器、小車斷繩、斷軸保護等安全裝置。
7、司機室獨立側置式，四面有窗通風、明亮、視野好。室底有玻璃窗，可以看到較小幅度處吊重情況。室內空間大，需要時用戶可以自己配空調。本司機室給操作者創造較好的工作環境。
8、使用方便，維修簡單，該機的電器控制系統及所有配套件，全部為容易購置而性能又好的國產元件，工作安全可靠，故障率低，維修簡單。該機安裝方便迅速，僅一輛20噸汽車吊就能實現安裝和拆卸工作（安裝空間足夠）。由于該機具有以上特點，所以廣泛應用于高層飯店、住宅、高層工業建筑、大跨度廠房及高塔型建筑物的施工，也可用于港口、碼頭、貨場的搬運及裝卸作業
...
