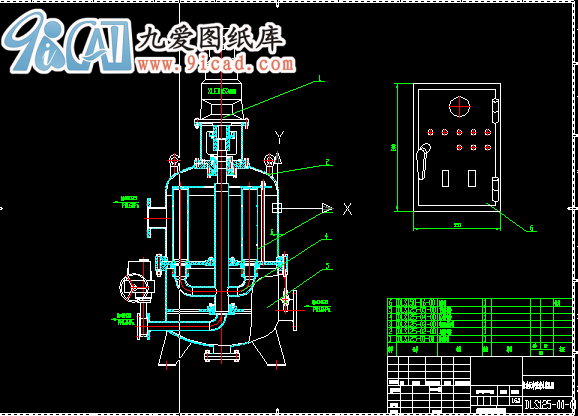

全自動反沖洗濾水器總圖

文件大小： 273.49 KB
下載次數：
文件評級：
更新時間：2014-05-01
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

該過濾器由筒體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。過濾機工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制哭喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到最小值，系統返回到初始過濾狀，系統正常運行。
2運行及控制編輯過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6%；過濾精度可達10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m3/h。可立式、臥式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾
3工作原理編輯全自動自清洗過濾器工作原理（一）
水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。[1]當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。
全自動自清洗過濾器工作原理（二）
待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。
設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。
全自動自清洗過濾器工作原理（三）
水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出；水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。 ...
