盤式制動器 套圖
  • 該文件為dwg格式
  • 文件大小: 598.25 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-24
  • 發 布 人: lengbingbing
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

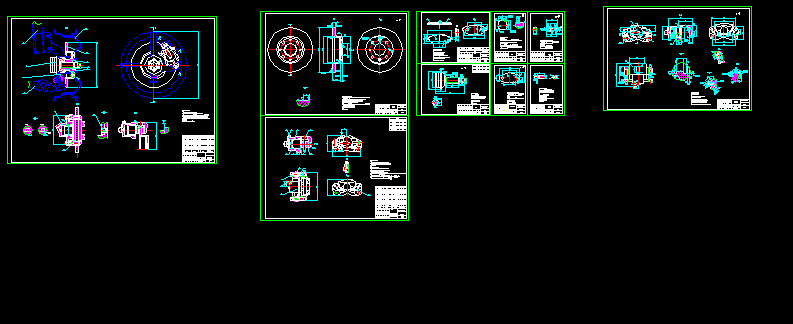

  • 盤式制動器 套圖
  • 技術要求
    1.裝配過程中不得碰傷零件各工作表面
    2.摩擦塊和制動盤上不允許有油脂,污垢及其它異物
    3.在制動盤最大直徑處向內10mm,其端面跳動應不大于0.12mm
    4.其余技術條件應符合QC/T582-1999《轎車制動器性能要求》
    5.在制動器輪缸內壓力抽至2mmHg時,保壓5秒鐘,腔內壓力不能超過4mmHg
    6.工作介質:殼牌動力施B制動液

    技術要求
    1.未注公差按QC/T267《汽車切削加工零件未注公差尺寸的極限偏差》和QC/T269《汽車鑄造零件未注公差尺寸的極限偏差》規定
    2.鑄件經時效處理,不允許有氣孔,疏松,裂紋等缺陷
    硬度為187-241HB(在R128上檢測)
    3.制動盤厚度(14±0.1)尺寸偏差,在同一圓周上不大于0.015mm
    同一徑向上不大于0.05mm
    4.靜不平衡度不大于100g.cm
    5.去尖角、毛刺

    技術要求
    1.滲碳深度0.9-1.3
    2.未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規定
    3.硬度HB255-285
    4.去尖角,毛刺

    技術要求
    1.未注公差按QC/T267-1999《汽車切削加工零件未注公差尺寸的極限偏差》規定
    2.調質處理:HRC25-30
    3.鍍鋅Fe/Ep.Zn8 QC/T625-1999《汽車用涂鍍層和化學處理層》(金黃色)
    4.去毛刺,尖角

    技術要求
    1.未注尺寸公差按QC/T268《汽車冷沖壓加工零件未注公差尺寸的極限偏差》規定
    2.去毛刺
    3.兩表面硫化橡膠(CR膠),不得有氣泡,缺膠或部分脫落等缺陷
    4.硬度HRC37-42
    5.材料厚度為0.5mm

    技術要求
    1.此圖為左制動鉗總成,右制動鉗總成與之對稱
    2.裝配時在下列部位涂適量潤滑脂(不得污染制動塊)
    a.活塞密封圈
    b.導向銷與銷孔內壁
    3.裝配時銷孔內不得有異物;裝配后應滑動自如
    4.活塞密封圈及缸孔內不得有傷痕及異物引起泄露
    5.摩擦襯片不得粘有油脂及其他污物
    6.制動鉗總成性能應符合QC/T592-1999《轎車制動鉗總成性能要求及臺架試驗方法》的規定
    7.放氣螺釘擰緊力矩為7-13N·m
    8.進油孔為錐面密封結構:按GB/T1161-1989中圖3和表4中M10×1制作
    9.制動鉗與制動軟管連接處能夠承受的力矩為50N·m
    ...
