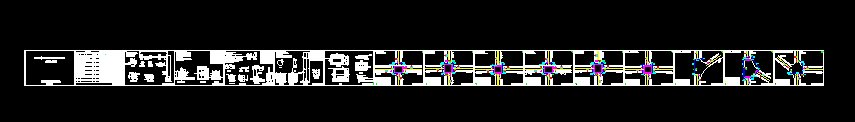

歸詳細的紅綠燈設計圖

文件大小： 1.08 MB
下載次數：
文件評級：
更新時間：2015-05-21
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.橫梁材料：外徑１１０~２５０的八角熱鍍鋅鋼管,厚７；
2.立柱材料：外徑３００~３５０的八角熱鍍鋅鋼管,厚１０；
3.在橫梁與紅綠燈連接的相應位置預留３０的穿線孔；
4.本圖未注明處，焊縫寬度皆為８；
5.圖中所著尺寸皆為實際尺寸，非下料尺寸；
6.本圖尺寸單位除注明者處其余均以毫米。

技術要求
1.基礎設計等級為丙級，地基承載力特征值為４５ＫＰa；
2.基礎混凝土采用Ｃ２５，基礎底做２００厚片石夯實，１００厚Ｃ１０細石混凝土墊層，基礎開挖后回填材料采用統碴；
3.混凝土基礎構造鋼筋采用ＨＰＢ２３５級鋼筋，鋼筋保護層厚為５０mm以上；
4.加勁肋焊腳尺寸h＝１０mm，地腳螺栓錨固長度不得適于３５d，螺紋長８５，規格詳見ＧＢ７９９－８８；
5.施工時需注意使砼基礎避開管線；
6.燈桿應安裝保護地線（可用規格為４０mmＸ４mm的鍍鋅扁），焊接于地腳螺栓上，并保證保護地線接地電阻小于１０Ω，滿足ＧＢ１４８８６－２００６要求；
7.本圖尺寸單位除注明者處其余均以毫米。

技術要求
1.基礎周圍回填土應按道路人行道壓實度要求處理；
2.要求燈基礎置于原狀土上，如遇不良地質土層應進行地基處理；
3.鋼板村質：Ｑ２３５Ａ鋼筋；
4.燈桿與法蘭盤連接處要設加勁肋；
5.燈桿應安裝保護地線（可用規格為４０mmＸ４mm的鍍鋅扁），焊接于地腳螺栓上，并保證保護地線接地電阻小于１０Ω，滿足ＧＢ１４８８６－２００６要求；
6.本圖尺寸單位除注明者處其余均以毫米。

...
