十字萬向聯軸器SWC-390CHX2950
  • 該文件為dwg格式
  • 文件大小: 497.17 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-20
  • 發 布 人: lengbingbing
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

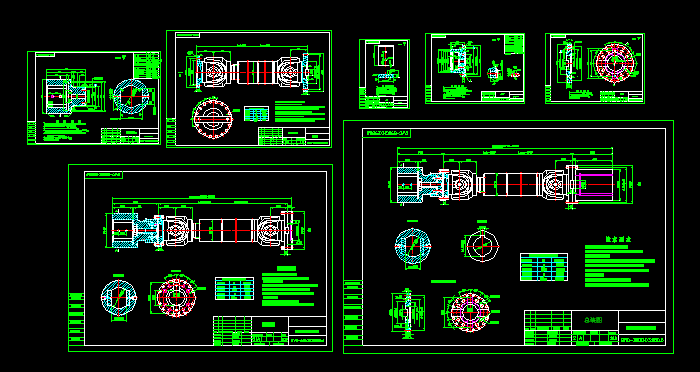

  • 十字萬向聯軸器SWC-390CHX2950
  • 技術要求
    1、各零部件組裝前應清洗干凈;
    2、磨配十字包墊片,使十字軸單邊軸向間隙
    0.06~0.10mm;
    3、組裝后十字包應轉動靈活,在15°范圍內無阻礙;
    4、兩端對應叉頭相位一致,誤差不超過1°;
    5、組裝后確保使用長度,花鍵配合伸縮自如,無
    卡滯現象;
    6、十字包和油杯處注滿2#鋰基脂;
    7、有配合表面上保護油,非配合表面漆黃色漆。

    技 術 要 求
    1、各零部件組裝前應清洗干凈;
    2、磨配十字包墊片,使十字軸單邊軸向間隙0.06~0.10mm;
    3、組裝后十字包應轉動靈活,在15°范圍內無阻礙;
    4、兩端對應叉頭相位一致,誤差不超過1°;
    5、組裝后確保使用長度,花鍵配合伸縮自如,無卡滯現象;
    6、十字包和油杯處注滿2#鋰基脂;
    7、軋輥端法蘭端面聯結螺栓孔中心與端面齒凸齒中心共線;
    8、有配合表面上保護油,非配合表面漆黃色漆。

    技 術 要 求
    1、鑄件退火處理,不得有裂紋、砂眼、疏松等缺陷;
    2、調質處理,硬度為240-270HBS;
    3、花鍵表面淬火處理,硬度45-50HRC;
    4、扁套圓弧中心與花鍵凸齒中心共線,誤差小于0.5°;
    5、軸端12XM16要求與配合法蘭配鉆,其中螺孔中心
    與花鍵凸齒中心共線;
    6、GB1804-m,GB/T1184-k;
    7、銳邊、角倒鈍。
    ...
