主抽風機消聲器
  • 該文件為dwg格式
  • 文件大小: 127.55 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-20
  • 發 布 人: lengbingbing
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

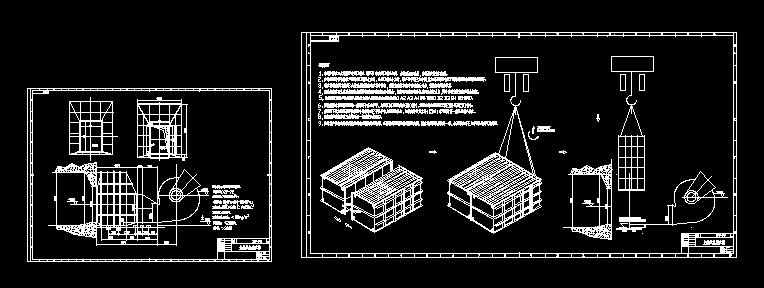

  • 主抽風機消聲器
  • 安裝說明
    1,本消聲器由三大部分即進風口喇叭 消聲器 和出風口喇叭組成。分體發運至現場,由現場安裝部門組裝。
    2,分體發運的貨物為消聲器進風口喇叭4大片,出風口喇叭4大片,消聲器半體2大件共10大件另外還有用于解體的螺栓和石棉密封繩等。
    3,消聲器進出風口喇叭8大片分別插放在消聲器半體內,現場安裝前取出時要以安全為主,并按標記順序堆放。
    4,設備安裝前要認真看好隨機提供的安裝圖和實測現場相結合,根據現場情況準備機具和配備好人員,同時明確安裝方案和安全規定。
    5,為方便安裝消聲器的進風口法蘭和喇叭口法蘭結合部處標有A1 A2 A3 A4字樣 同理B1 B2 B3 B4 用于出風口。
    6,安裝前需對現場靠近風道一側的兩個基礎鏟平,與風機出口里沿高差300MM,沿縱向中心線锪溝寬度200深度150MM。
    7,建議按下圖步驟組裝即先把兩個半體吊到2號機平臺上按圖示把合,如果起吊重量允許(15噸)也可同時將一側風口喇叭裝上。
    8,注意消聲器內帶有三角導風板一側對應風機出口。
    9,注意消聲器本身連接的法蘭都有石棉密封繩密封,石棉密封繩都應裝到靠近內側,所有螺栓把合后松緊一致,各別螺孔對不上時可以適當氣割處理。 ...
