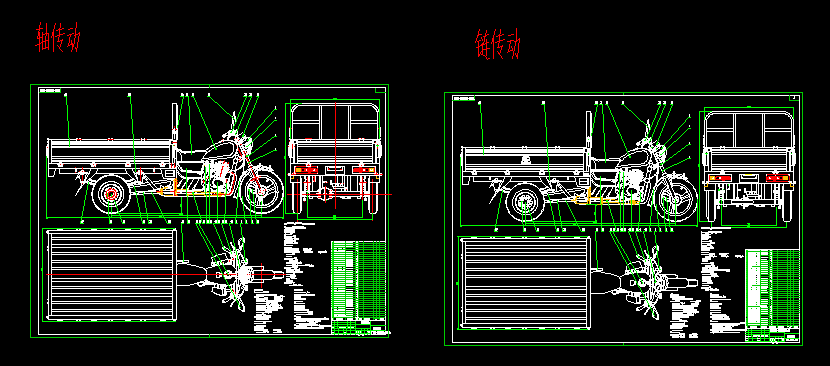

摩托車總裝圖
  • 該文件為dwg格式
  • 文件大小: 799.58 KB
  • 下載次數
  • 文件評級
  • 更新時間:2015-05-20
  • 發 布 人: 2928380962
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 摩托車總裝圖
  • YG150ZH-A(BY150ZH-A)三輪摩托車基本參數:

    1.長×寬×高:3195×1240×1460mm
    2.軸距:2030mm
    3.輪距:1000mm
    4.前伸角:24°
    5.方向把轉角:≤45°
    6.最小離地間隙:195mm
    7.空車質量:280kg
    8.整車整備質量:290kg
    9.整車性能參數:
    排氣污染物:
    怠速法:CO≤3.8% HC≤800×10-6/
    工況法:CO≤7g/km HC≤1.5g/km NOx≤0.4g/km
    起動性能:≤15s
    加速性能:
    起步加速:≤35s
    超越加速:≤33s
    制動距離:≤7.5m/30km/h
    最大噪聲:≤81dB(A) 型式試驗≤80dB(A)
    最高車速:≤55km/h
    最低穩定車速:≤22km/h
    經濟車速油耗:≤2.8L/100hm
    爬坡能力:≥10°
    可靠性:6000km
    耐久性:16000km
    駐車穩定角:
    滿載:≥10°
    空載:≥11.3°(即20%坡)
    10.發動機參數:
    發動機型號:YG162FMJ
    發動機型式:單缸、臥式、風冷、四沖程
    缸徑:62mm 活塞行程:49.5mm
    汽缸工作容積:149ml 壓縮比:9.0∶1
    起動方式:電起動/腳起動 點火方式:C.D.I
    最大功率及相應轉速9.0kw/9000r/min
    標定功率及相應轉速8.5kw/8500±500r/min
    最大扭矩及相應轉速10.5N.m/7500±500r/min
    最低空載穩定轉速(怠速):1500r/min
    最低燃油消耗率:354g/kw.h
    燃油牌號:90號
    潤滑油牌號:SAE-15W/40
    離合器型式:濕式多片式
    變速器型式:五檔常嚙合齒輪式
    化油器型式:PZ27
    潤滑方式:壓力飛濺
    11.輪胎規格及氣壓
    前輪:規格:3.25-16 氣壓:250kPa
    后輪:規格:4.50-12 氣壓:300kPa
    12.減震器型式:
    前減震器:筒式彈簧/油阻尼
    后減震器:多片彈簧板(主、副板簧)
    13.車輪型式:
    前輪:鋁合金整體輪
    后輪:輻板式
    14.制動器操作型式:
    前制動:右手操縱
    后制動:右腳操縱
    15.制動器型式及制動鼓直徑:
    前制動器:鼓式,直徑Φ130mm
    后制動器:鼓式,直徑Φ180mm
    16.裝配調整:
    正三輪摩托車前輪中心平面與后輪對稱中心平面偏差小于20mm
    鼓式制動自由行程(150mm處)為10~20mm
    制動踏板自由行程一般為20~30mm
    17.其他見Q/YGY.003-2005YG/BY150ZH-A型正三輪貨用摩托車及
    Q/YGY.000-2005摩托車和輕便摩托車通用技術條件
    ...
