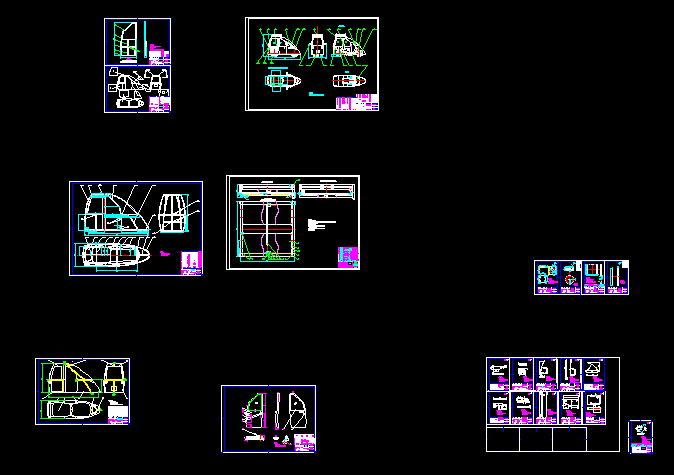

艙式太陽能電動車裝配和零件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.太陽板通過軌道推進支架
2.齒條通過強力粘接劑302和太陽板底部粘接，粘接前保證兩粘接面干凈、干燥；粘接后于通風處放置24小時
3.傳動齒輪和齒條均采用ABS塑料
4.安裝時需保證每層空隙均勻
5.每層太陽板平行度要求不超過0.5，左右導軌平行度不超過0.2， 齒條與導軌平行度不超過0.2
6.每層支架和等邊角鋁型材焊接而連接起來,角焊,焊腳尺寸4mm
7.滾輪和導軌鉚接在一起
技術要求:
1.未注焊接厚度為2mm,三角焊縫,人工焊
2.未注圓角為2.5mm
3.去毛刺和毛邊
4.材料為32*18*2.5和20*20*2.5的鋁合金管材
技術要求
1、伸縮式太陽板總成通過等邊角鋁型材和電動車頂焊接起來。
技術要求:
1.未注焊接厚度為3mm，人工焊
2.焊接后磨光,涂防銹材料
...
艙式太陽能電動車裝配和零件圖_下載(dwg格式) 機械圖紙
