浮頭式換熱器BES500

文件大小： 297.21 KB
下載次數：
文件評級：
更新時間：2014-11-01
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 exb 格式（源文件可編輯），下載需要 20 積分

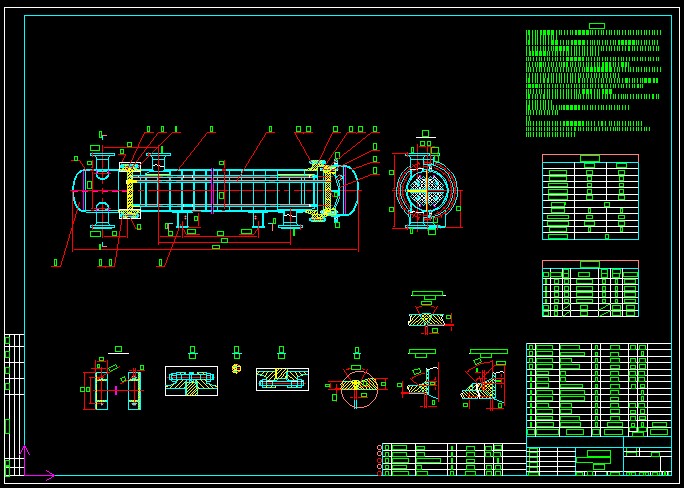

浮頭式換熱器BES500
技術要求
1.本設備按GB151-1999《管殼式換熱器》,GB150-1998《鋼制壓力容器》進行制造、檢驗及驗收，并受《壓力容器安全技術監察規程》的監督。
2.本設備受壓元件用Q345R鋼板應符合GB713-2008的規定,所用無縫鋼管應符合GB/T8163-1999《輸送流體用無縫鋼管》的規定。鍛件應按JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》制造與驗收.驗收級別為Ⅱ級。焊條應符合JB/T4747-2002《壓力容器用鋼焊條訂貨技術條件》的規定。
3、焊接采用電弧焊。焊接規程按JB/T4709-2000《鋼制壓力容器焊接規程》。焊條牌號：碳素鋼間及碳素鋼與低合金鋼間：J427，低合金鋼間：J507；埋弧焊焊絲：低合金鋼間：H10Mn2，焊劑：HJ431。
4、焊接接頭的型式及尺寸，除圖中注明者外，按GB/T985.1~985.2-2008的規定。角焊縫的焊腳高度按兩相焊件中較薄件的厚度且須連續焊。支座的焊接及接管與法蘭的焊接按相應標準中的規定。
5.應對設備的A、B類焊接接頭進行射線檢測,檢測長度不得小于各條焊接接頭長度的20%，且不小于250mm,按JB/T4730-2005《承壓設備無損檢測》中的規定，不低于Ⅲ級為合格,射線檢測的的透照質量不低于AB級。
6、應對設備進行水壓試驗。試驗壓力：管程：3.12MPa，殼程：3.12MPa。
7.設備安裝時,固定支座采用兩個螺母擰緊,活動支座的第一個螺母擰緊后倒退一圈,然后用第二個螺母鎖緊,使鞍座能在基礎上自由滑動.
8.本設備的涂敷與運輸包裝按JB/T4711-2003《壓力容器涂敷與運輸包裝》的規定執行.
9、管口及支座方位按本圖。
注:
1、本設備活動支座基礎頂面按JB/T4712.1-2007《容器支座第1部分鞍式支座》的要求預埋滑板.
2、換熱器殼體中部須裝設一個銘牌支托,放置產品銘牌和壓力容器注冊銘牌,其尺寸由制造廠按規定設計.
3、本設備不得用于極度或高度危害介質。 ...
